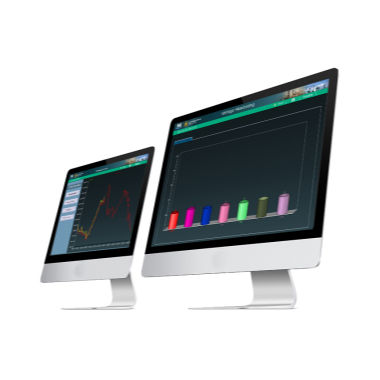

Sistema de gestión para aplicaciones industriales PCS-9000

Resumen
PCS-9000 Distribution Management System (DMS) es una solución integral de hardware y software para centros de control de distribución. Centraliza la supervisión en tiempo real, control, análisis y optimización de las operaciones diarias de la red de distribución utilizando SCADA como datos base y GIS como plataforma de visualización.

Capacidades del proveedor
NR ofrece servicios integrales que abarcan planificación de automatización, diseño del sistema, instalación de software y hardware, puesta en marcha, gestión de proyectos, ingeniería, mantenimiento y soporte postventa. Los servicios son personalizables según los requisitos del operador y las normativas locales.

Normas y arquitectura
PCS-9000 DMS está diseñado para cumplir con las normas IEC 61970 e IEC 61968. Proporciona un entorno unificado para la automatización del despacho e integra operaciones en tiempo real con aplicaciones avanzadas y una arquitectura orientada a servicios.

SCADA
El subsistema SCADA proporciona supervisión en tiempo real y control de activos de distribución (alimentadores, interruptores, unidades ring main, estaciones de conmutación, transformadores de distribución). Las funciones incluyen:

• Adquisición de datos
• Procesamiento de datos
• Control y regulación
• Sequence of Events (SOE)
• Cálculos en tiempo real y evaluación estadística
• Topología de red
• Datos históricos
• Gestión de dispositivos
• Gestión de turnos
• Sincronización de reloj
• Gestión de autorizaciones

Network Analysis and Optimization (NAO)
NAO proporciona modelado de red y análisis avanzados basados en la topología de distribución y modelos compatibles con CIM. Funciones clave:

• Modelado de la red
• Análisis topológico
• Localización de fallas, aislamiento y restauración del sistema (FLISR)
• Estimación de estado (SE)
• Cálculo de flujo de potencia
• Análisis de cortocircuito (SCA)
• Control automático Volt-VAR (AVC)
• Reconfiguración óptima de alimentadores
• Pronóstico de carga (LF)
• Gestión de la carga
• Coloreado dinámico

Sistema de Gestión de Interrupciones (OMS)
OMS soporta operaciones de interrupción informáticas y sin papel, basadas en hojas de trabajo y un motor de flujo de trabajo para mejorar eficiencia y calidad. Capacidades principales:

• Gestión de workflows
• Personalización de hojas de trabajo
• Configuración de reglas operativas
• Configuración de autorizaciones y operaciones de hojas
• Gestión de solicitudes de mantenimiento por interrupción
• Planificación de interrupciones
• Análisis de interrupciones e indicadores
• Gestión de solicitudes de garantía de suministro
• Gestión de emergencias
• Gestión de cuadrillas y recursos
• Servicios interactivos OMS-SCADA
• Gestión de turnos
• Gestión del registro de despachos

Sistema de gestión de llamadas
Este módulo de información al cliente procesa y analiza las llamadas de incidencias y conecta al CSR con los datos del sistema. Datos accesibles:

• Datos de modelo de topología de equipos de la red
• Datos SCADA en tiempo real
• Datos de lectura automática de contadores (AMR)
• Historial de llamadas de incidencias
• Registros históricos de fallos de equipos
• Parámetros de equipos

Simulador de formación para despachadores (DTS)
DTS proporciona un entorno de simulación no intrusivo para la formación de despachadores, ejercicios de fallos y análisis operativo. Reproduce escenarios normales y de fallo sin afectar el SCADA en vivo. Funciones:

• Sistema de distribución simulado
• Formación de operadores
• Ejercicios contra fallos
• Formación en interrupción y restauración
• Análisis y validación de operaciones

Enterprise Service Bus (ESB)
PCS-9000 ESB es una capa de integración basada en eventos con un motor de mensajería XML para habilitar intercambios síncronos y asíncronos y compartir servicios entre sistemas. Patrones de mensajería proporcionados:

• Mensajería síncrona
• Mensajería asíncrona
• Mensajería punto a punto
• Mensajería publicador/suscriptor

Automatización de alimentadores (FA)
FA permite cálculos de topología en tiempo real rápidos basados en relaciones entre dispositivos para soportar conmutación automática y coordinación de protección.

Especificaciones técnicas

• Modelo: PCS-9000 Distribution Management System
• Destino: centros de control de distribución y automatización de redes
• Normas: conforme IEC 61970 e IEC 61968
• Fuentes de datos: SCADA como base, GIS para visualización
• Capacidades: gestión en tiempo real, automatización integrada de despacho, análisis avanzado
• Módulos: SCADA, NAO, OMS, Trouble Call Management, DTS, ESB, FA
• ESB: orientado a eventos, motor XML y múltiples patrones de mensajería
• Soporta: modelado de red, SE, FLISR, flujo de potencia, SCA, AVC
• Soporte operativo: gestión de interrupciones/workflows, gestión de cuadrillas/recursos, registros de despacho
