Sistema de transporte neumático de fase densa M504

para transporte neumáticopara incineraciónpara silo

Descripción

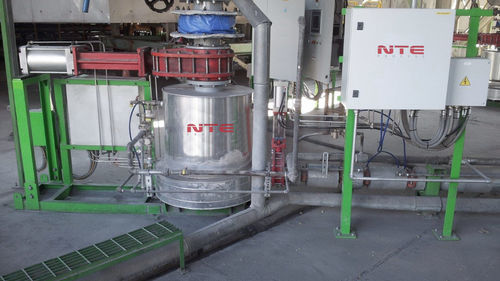

El Minijet Ash On Skid M504 de NTE Process es una unidad skid premontada y precableada, diseñada para el transporte neumático en fase densa de cenizas volantes y polvo de filtros/ESP. Está pensada para aplicaciones industriales pesadas como acerías, plantas de biomasa, incineradoras y cristalerías donde se manejan polvos abrasivos y potencialmente cohesivos.

Instalación e integración

• Diseñado para instalarse bajo silos y tolvas y para conexión a economizadores y salidas de calderas cuando se dispongan las preparaciones necesarias.
• Compatible con el rompegrumos M503 y sistemas crusher para gestionar aglomerados y evitar obturaciones.
• Formato skid compacto que simplifica la integración mecánica y eléctrica en las líneas de transporte existentes.

Válvula y mantenimiento

• Incorpora la válvula de doble disco cerámico M508, desarrollada para cenizas y materiales altamente abrasivos.
• Válvula apta para temperaturas de trabajo de hasta 400°C y diseñada sin juntas tradicionales para reducir los puntos de fallo.
• Las superficies de sellado cerámicas reducen significativamente el desgaste, extendiendo los intervalos de mantenimiento y disminuyendo costes.
• Incluye sistemas de lavado de sellos y asiento de válvula para prevenir acumulaciones y facilitar las tareas de mantenimiento.

Control y operación

• El skid puede suministrarse con un panel de control a bordo y HMI para operación autónoma y supervisión local.
• Opcionalmente disponible con caja de conexiones para control remoto analógico o digital e integración con el control planta.
• Bajo consumo de aire comprimido que permite su alimentación desde redes de aire estándar de la planta.

Tecnología y rendimiento

• Combina la tecnología de fondo fluidizado Minijet (propulsor compacto para polvos potencialmente cohesivos) con los dispositivos Air Assist® (M366/M533) para inyección controlada de aire a lo largo de las líneas en fase densa.
• Eficaz en el transporte de cenizas de carbón, fuel‑oil y biomasa a larga distancia y con elevados caudales.
• Diseño modular que permite conectar varias unidades Minijet en la misma línea para aumentar la capacidad y adaptarse a espacios reducidos.

Caracteristicas / especificaciones técnicas

• Tipo: unidad skid premontada y precableada para transporte neumático en fase densa
• Modelo: Minijet Ash On Skid M504
• Aplicación: cenizas volantes y polvo de filtros/ESP; cenizas altamente abrasivas
• Válvula: doble disco cerámico M508 (sin juntas)
• Temperatura de trabajo: hasta 400°C
• Mantenimiento: superficies cerámicas de sellado; sistemas de lavado de sellos y asiento
• Instalación: bajo silos, tolvas, economizadores y salidas de calderas (con rompegrumos/crusher adecuado)
• Equipos compatibles: rompegrumos M503, sistemas crusher, Air Assist® M366/M533
• Control: panel a bordo con HMI o caja de conexiones para control remoto (analógico/digital)
• Consumo de aire: reducido; compatible con redes estándar de aire comprimido
• Modularidad: posibilidad de conectar múltiples unidades en la misma línea para aumentar caudales
