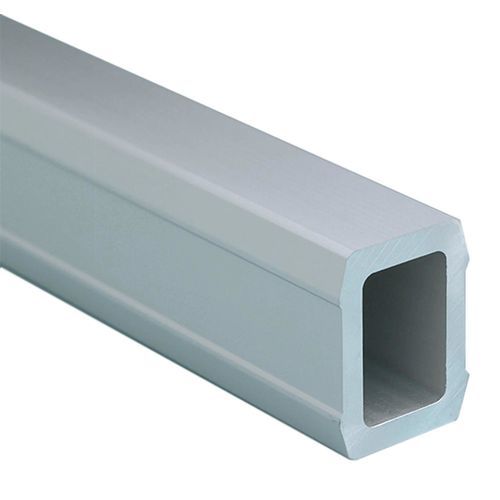

Perfil de aluminio CCS2T series

rectangularmontajepara la fabricación de soportes

Descripción del producto
El Tubo Compact Series 2 es una extrusión hueca de aluminio diseñada para aportar soporte estructural y actuar como conducto para el cableado de equipos en sistemas de brazos HMI. Se integra con los componentes de conexión Compact Series 2 y se monta en el brazo de soporte mediante tornillos de apriete.

Características

• Extrusión hueca de aluminio disponible en longitudes estándar: 500 mm, 1000 mm, 1500 mm
• Componentes de conexión fijados al brazo de soporte con tornillos de apriete para un ensamblaje seguro
• Carga máxima del sistema de brazo HMI ensamblado Compact Series 2: 45,8 kg (101 lb)

SKUs del producto y dimensiones clave

• CCS2T5 — Artículo 66290 — Longitud: 500 mm (19,68 in) — Ancho: 45 mm (1,77 in) — Profundidad: 60 mm (2,36 in) — Espesor: 8 mm (0,31 in) — Sección interior: 12,65 cm² (1,96 in²) — Quick Ship: No
• CCS2T10 — Artículo 66580 — Longitud: 1000 mm (39,37 in) — Ancho: 45 mm (1,77 in) — Profundidad: 60 mm (2,36 in) — Espesor: 8 mm (0,31 in) — Sección interior: 12,65 cm² (1,96 in²) — Quick Ship: Yes
• CCS2T20 — Artículo 66590 — Longitud: 1500 mm (59,06 in) — Ancho: 45 mm (1,77 in) — Profundidad: 60 mm (2,36 in) — Espesor: 8 mm (0,31 in) — Sección interior: 12,65 cm² (1,96 in²) — Quick Ship: Yes

Material y acabado

• Material: Aluminio
• Acabado: Anodizado

Especificaciones técnicas

• Extrusión hueca en aluminio adecuada para el enrutamiento de cables y soporte estructural
• Longitudes estándar disponibles: 500 mm, 1000 mm, 1500 mm
• Los componentes de conexión se fijan al brazo de soporte mediante tornillos de apriete
• Capacidad máxima del sistema de brazo HMI ensamblado: 45,8 kg (101 lb)
• Área interior típica de la sección: 12,65 cm² (1,96 in²)
• Dimensiones estándar de la sección: ancho 45 mm (1,77 in); profundidad 60 mm (2,36 in); espesor 8 mm (0,31 in)
• SKUs representativos: CCS2T5 (500 mm), CCS2T10 (1000 mm), CCS2T20 (1500 mm)
