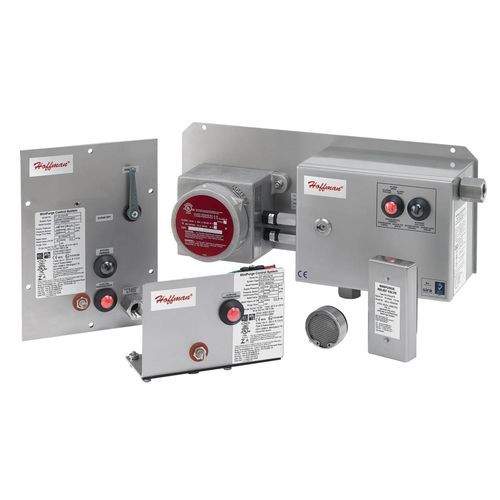

Sistema de presurización PLCF1YZ

Descripción general
La purga y presurización protegen las envolventes (IP54 recomendado como mínimo) eliminando gases o polvo explosivos internos y manteniendo presión interna positiva mediante aire protector limpio o gas inerte. Se ofrecen dos métodos: Compensación de fugas (mantiene la presión compensando las pérdidas) y Flujo continuo (mantiene la presión por flujo de aire protector continuo). Esta unidad está configurada para compensación de fugas y es de montaje empotrado; certificaciones disponibles: Tipo Y y Tipo Z.

Características

• Todos los componentes exteriores en acero inoxidable 316 o composite resistente a la corrosión
• Modelos ahorradores de espacio: montaje empotrado o montaje exterior opcional
• Indicadores visuales locales para el estado del sistema y de la purga
• Los modelos de compensación de fugas incluyen válvula de purga rápida e indicador visual de purga
• Funciona con suministro de gas inerte seco y limpio: 60–115 PSI (4–8 bar)
• Temperatura de funcionamiento ambiente: -20°C a 55°C (-4°F a 131°F)
• Variante Tipo X disponible con ciclo de purga automático y contactor de alimentación 4P NO/20A/440VAC (bobina 115 VAC o 230 VAC)

Normas industriales

• Tipo X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Europa: ATEX Categoría 2 GD
• Cert. nº Sira 14ATEX1045X
• EE. UU./Canadá: NFPA496 Cl I Div 1 Grupos A, B, C & D
• UL E466718
• Tipo Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Tipo Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

Atributos del producto / Especificaciones

• Número de artículo: 27143
• Material: Acero inoxidable 316L
• Acabado: Cepillado
• Espesor (imperial): 11ga
• Espesor (métrico): 3,18 mm
• Tipo de funcionamiento: Compensación de fugas
• Montaje: Empotrado
• Detalles de certificación: Tipo Y; Tipo Z
• Peso: 7,8 lb
• UPC: 783510271435
• EAN: 8713574246300
• Cantidad estándar por embalaje: 1
• Cantidad por paquete: 1

características / especificaciones técnicas

• Catálogo#: PLCF1YZ
• Operación: Compensación de fugas (Unidad de control y válvula de alivio) o Flujo continuo (Unidad de control, orificio de salida calibrado y válvula de alivio)
• Tipos de envolventes recomendados: Tipo 4, 4X y 12 (IP54 mínimo)
• Suministro de gas: gas inerte seco y limpio, 60 PSI (4 bar) a 115 PSI (8 bar)
• Temperatura ambiente de funcionamiento: -20°C a 55°C (-4°F a 131°F)
• Componentes exteriores: acero inoxidable 316 o composite resistente a la corrosión
• Opciones de montaje: empotrado (interno) o externo
• Alarma/indicador: Indicador visual local y salida de contacto seco para alarma remota (modelos Y/Z); Tipo X proporciona desconexión de alimentación cuando se pierde la presurización y proceso de purga automático
• Recomendación de volumen típico de envolvente: compensación de fuga Tipo Y/Z típicamente para envolventes ≤ 60 ft³; Flujo continuo recomendado para envolventes ≤ 17 ft³
