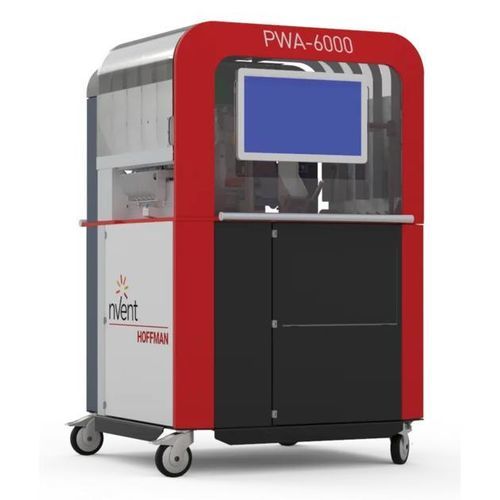

Línea de tratamiento PWA6000

Descripción general
El centro de procesamiento de cables optimiza la producción de cables, reduciendo el tiempo de procesamiento hasta un 75 %. El PWA6000 automatiza completamente el corte a longitud, el pelado, el crimpado, el marcado y el agrupado de cables. La máquina cuenta con alimentación automática interna con 12 carretes (4 externos y 8 internos) y admite un accesorio externo de almacenamiento para alimentar cables adicionales sin usar los carretes internos, reduciendo los tiempos de cambio. La máquina coloca terminales en ambos extremos y marca cada extremo. Los cables acabados se agrupan en cinta adhesiva en un orden predefinido para optimizar la preparación de pedidos y el montaje posterior. El proceso de prefabricación automatizado está pensado para optimizar el cableado de cuadros y reducir costes.

Características clave

• Interfaz hombre-máquina con pantalla táctil de 21,5 pulgadas
• Alimentación automática de cables con 12 carretes (4 externos y 8 internos)
• Accesorio externo para almacenamiento de cables adicionales para alimentar la máquina y reducir tiempos de cambio
• Peladora y crimpadora electropneumáticas con cargador de 5 vías para terminales en bobina
• Longitud de crimpado ajustable a 8 mm o 10 mm
• Los cables acabados pueden incluir terminales en ambos extremos sin intervención manual
• Sistema de marcado con impresión directa en cada extremo; marcado con tinta azul adecuado para la mayoría de colores de cable
• Se procesan secciones de cable de 0,5 mm² a 2,5 mm² (AWG 20–14) sin tiempos de puesta a punto
• Velocidad de producción: aproximadamente 120 cables/hora incluyendo ambos extremos
• Software de máquina incluye Personal Wiring Suit como sistema de programación intuitivo para el PWA6000
• Accesorio externo para almacenamiento y transporte de cables terminados al taller de ensamblaje; el accesorio incluye una pantalla para visualizar el cableado del panel (origen, destino y enrutamiento)
• Interfaces con sistemas eCAD (IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD o similares) o archivos CSV/Excel

Tabla - Catálogo / Tamaño de cable
Número de catálogo: PWA6000
Tamaño de cable (imperial): #20 - #14
Tamaño de cable (métrico): 0,5 mm² mín

Aplicaciones / Beneficios

• Reduce el tiempo de procesamiento de cables y la mano de obra para el cableado de cuadros
• Garantiza una calidad repetible y consistente de los cables prefabricados
• Agrupado en cinta adhesiva en orden predefinido para optimizar la preparación de pedidos y el montaje posterior
• Reduce los costes generales de cableado de cuadros mediante automatización y optimización de procesos

Especificaciones técnicas

• Modelo: PWA6000
• HMI: pantalla táctil de 21,5 pulgadas
• Alimentación de cables: alimentación automatizada interna con 12 carretes (4 externos, 8 internos); accesorio de alimentación/almacenamiento externo compatible
• Operaciones de procesamiento: corte a longitud, pelado, crimpado, marcado, agrupado
• Crimpado: crimpado electropneumático con cargador de 5 vías; longitud de crimpado ajustable a 8 mm o 10 mm
• Terminales: colocación en ambos extremos compatible; terminales opcionales
• Marcado de cables: impresión directa sobre el cable (marcado con tinta azul adecuado para la mayoría de colores)
• Sección de cable procesable: 0,5 mm² a 2,5 mm² (AWG 20–14)
• Velocidad típica: ~120 cables/hora (incluyendo ambos extremos)
• Software: incluye Personal Wiring Suit; admite importación desde sistemas eCAD o CSV/Excel
• Interfaces: IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD o similar, o CSV
• Alimentación eléctrica: tensión nominal 110–240 V 1~ 50/60 Hz; corriente nominal: 16 A
• Aire comprimido: 6–8 bar; capacidad de succión: 300 l/min
• Dimensiones / Huella: ancho 1050 mm x profundidad 1150 mm
• Manipulación de cables terminados: agrupado en cinta adhesiva en orden predefinido; accesorio externo opcional para almacenar y transportar cables terminados al taller
• Capacidades adicionales: coloca terminales en ambos lados, puede cortar el aislamiento para extracción, acepta cables de diferentes contenedores de lote
