Máquina de corte con guillotina NC-Cut
para PVCpara metalpara cobre

Máquina de corte con guillotina - NC-Cut - nVent HOFFMAN - para PVC / para metal / para cobre
Máquina de corte con guillotina - NC-Cut - nVent HOFFMAN - para PVC / para metal / para cobre
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
con guillotina
Material tratado
para metal, para cobre, para PVC
Producto tratado
para riel DIN, de barra de bus, para canaletas de cableado
Sistema de control
NC
Función combinada
enrase, de etiquetado
Carga de la pieza
con carga automatizada
Fase
monofásica
Otras características
semiautomática, de alta precisión, programable, con impresora de chorro de tinta
Altura máxima corte

2.200 mm
(86,6 in)

Altura mínima de corte

140 mm
(5,51 in)

Repetibilidad

0,5 mm
(0,0197 in)

Longitud total

4.220 mm
(166 in)

Ancho total

125 mm
(5 in)

Altura

860 mm
(34 in)

Alimentación eléctrica

Máx.: 240 V

Mín.: 110 V

Descripción

Resumen del producto

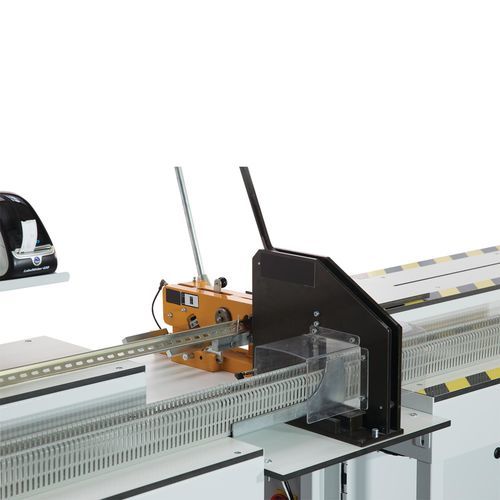

El NC-Cut es una máquina de corte semiautomática diseñada para el recorte preciso de railes DIN, canaletas y barras colectoras compatibles, con el fin de optimizar el montaje de paneles y reducir el desperdicio de material. El sistema importa los planos de disposición del panel existentes para generar una lista de corte y guiar al operario.

Aplicaciones
  • Producción de cuadros eléctricos y armarios de control
  • Talleres de cableado y fabricantes de cuadros de distribución
  • Talleres que requieren cortes repetibles y de alta precisión para producción en serie


Características
  • Topes motorizados guían el material hacia las cizallas, eliminando la medición manual
  • Cizallas de alta calidad que aseguran cortes precisos y larga vida útil
  • Cada pieza cortada recibe una etiqueta impresa para su correcta colocación en el panel
  • Longitud de corte (máx / mín): 2.200 mm / 140 mm (86,6 in / 5,5 in)
  • Dimensiones de la máquina (A x An x Pr) ensamblada, sin soportes antivibración: 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
  • Altura / ajuste de soportes antivibración: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
  • Precisión repetible: 0,5 mm
  • Admite canaletas de hasta 125 mm (4,9 in) de ancho
  • Admite tipos de rail DIN: NS 15, NS 35/7.5, NS 35/15
  • Admite tipo de barra colectora: NLS-CU 3/10
  • Alimentación eléctrica: 110–240 V, monofásica, 50/60 Hz


Especificaciones
  • Número de catálogo / Modelo: NC-Cut
  • Longitud de corte (máx / mín): 2.200 mm / 140 mm (86,6 in / 5,5 in)
  • Dimensiones máquina (A x An x Pr): 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
  • Altura / ajuste soportes antivibración: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
  • Precisión repetible: 0,5 mm
  • Ancho máximo de canaleta: 125 mm (4,9 in)
  • Tipos de rail DIN soportados: NS 15, NS 35/7.5, NS 35/15
  • Tipo de barra colectora soportado: NLS-CU 3/10
  • Cada pieza cortada etiquetada para su colocación en el panel
  • Topes motorizados y cizallas de precisión para corte automatizado y exacto
  • Tensión nominal: 110–240 V, monofásica, 50/60 Hz
