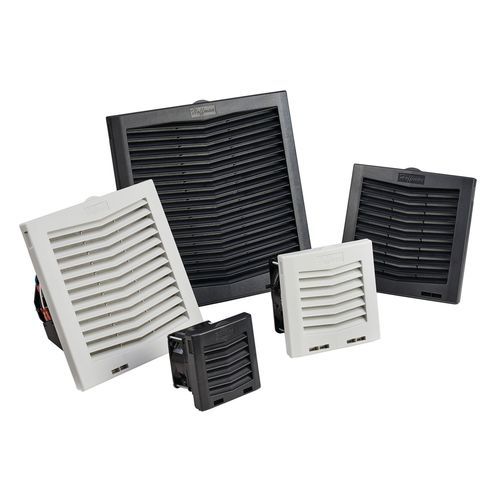

Ventilador axial HF series

de paredde circulación de airede circulación de aire

Descripción del producto
Los ventiladores filtrantes laterales HF se instalan en la pared lateral del armario mediante un sistema Click-Fit que no requiere herramientas ni tornillos. La rejilla articulada permanece fijada al abrirse, lo que permite reemplazar el filtro manualmente de forma rápida. Los bornes facilitan las conexiones eléctricas. Hay un termostato opcional para reducir el consumo energético y alargar la vida útil del ventilador.

Características

• Diseño Click-Fit para instalación sin herramientas en la pared del armario
• Rejilla articulada que se abre con un simple gesto y permanece sujeta después de abrirla
• Configuración de montaje lateral (side-mount)
• Opción de flujo de aire inverso en modelos HF13 para empujar/tirar aire con presiones estáticas mayores
• Junta de cordón estándar para sellado del armario
• Tamaños de corte compatibles con fabricantes habituales de ventiladores filtrantes
• Bornes para cableado sencillo
• Termostato opcional disponible
• Rango de tamaños: 102 mm (4 in) a 325 mm (13 in)
• Rango de flujo de aire: aprox. 36 m³/h (21 CFM) a 822 m³/h (484 CFM) según el modelo
• Vida útil aproximada: 40 000 a 100 000 horas según el modelo
• Ejemplos de rango de temperaturas de funcionamiento: −20 °C a 65 °C; otros modelos: −10–55 °C

Normas industriales

• UL/cUL Listed; File No. E482010
• CE
• EAC
• Type 12 estándar en todos los modelos
• Opción IP54 en todos los modelos excepto HF13
• Opción IP55 en todos los modelos excepto HF04

Tabla de especificaciones (campos seleccionados / SKUs ejemplo)
Nota: las filas de la tabla se muestran como líneas (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

Especificaciones técnicas

• Material: plástico
• Acabado: mate liso
• Montaje: pared lateral del armario (side-mount)
• Sello: junta de cordón estándar
• Rejilla: rejilla articulada que permanece sujeta tras la apertura
• Eléctrico: bornes de conexión; tensiones nominales según SKU (24V, 48V, 115V, 230V)
• Tamaños: 102 mm (4 in) a 325 mm (13 in)
• Flujo de aire: aprox. 36 m³/h (21 CFM) a 822 m³/h (484 CFM) según el modelo
• Rangos de temperatura de funcionamiento (ejemplos): −20 a 65 °C; −10–55 °C
• Corriente máxima ejemplos: 0,06 A hasta 5 A (dependiendo del modelo)
• Vida útil: aprox. 40 000 a 100 000 horas (dependiendo del modelo)
• Opciones: flujo inverso (modelos HF13); termostato opcional
• Normas/Aprobaciones: UL/cUL (File No. E482010), CE, EAC, Type 12; opciones IP54/IP55 según modelo
• Total SKUs en la familia: 93
