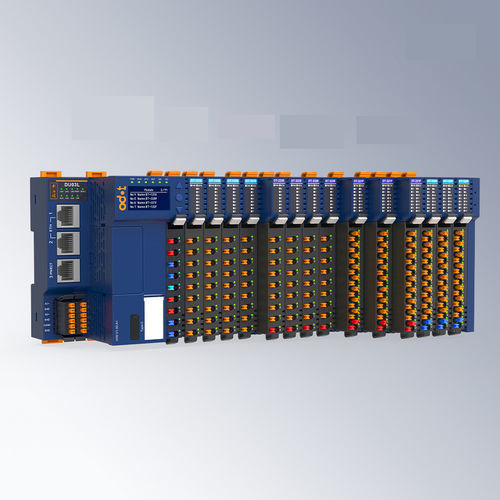

Módulo de salida analógico DT-4168

8 canalescon 8 salidas analógicasde corriente

Descripción del producto: Módulo de salida de voltaje de 8 canales que admite 0~5VDC/0~10VDC/±5VDC/±10VDC, resolución de 16 bits. Características del módulo: - Se puede configurar el rango de salida de 0-20mA o 4-20mA. - El bus interno del módulo y la salida de campo adoptan aislamiento capacitivo. - La señal de salida del módulo es una salida de tierra común de un solo extremo. - Bus de fondo de cesta redundante de alta velocidad con bloques de terminales enchufables. Parámetros técnicos: Parámetros generales - Consumo de corriente: 35mA@5VDC - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diámetro de cableado: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de salida - Número de canales: 8 canales de salida de corriente - Resolución: 16 bits - Rango de salida: 0~20mA/4~20mA - Tiempo de transición: 1ms/4 canales (el nivel de filtro es 0) - Impedancia de entrada: Max.500Ω - Error de linealidad: ≤±0.03% - Error de temperatura: ≤±0.005%/K - Repetibilidad: ≤±0.05% - Error de medición: ±0.2% (@25℃), ±0.4% (@-35℃~60℃) - Diagnóstico: Fallo de alimentación de 24V: soporte, Fallo de línea: soporte, Fallo de comunicación DAC: soporte Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35℃~60℃ - Temperatura de funcionamiento en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%RH (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Especificaciones clave: - 8 canales de salida de voltaje analógico - Rango de salida: 0~5VDC/0~10VDC/±5VDC/±10VDC - Resolución: 16 bits - Consumo de corriente: 35mA@5VDC - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Montaje en riel DIN, dimensiones: 119*14*80mm - Certificado CE - Temperatura de funcionamiento: -35℃~60℃ (horizontal), -35℃~50℃ (vertical) - Grado de protección: IP20
