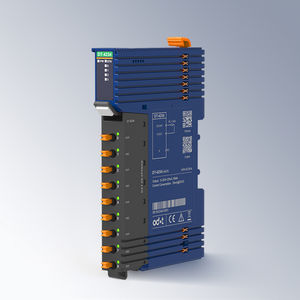

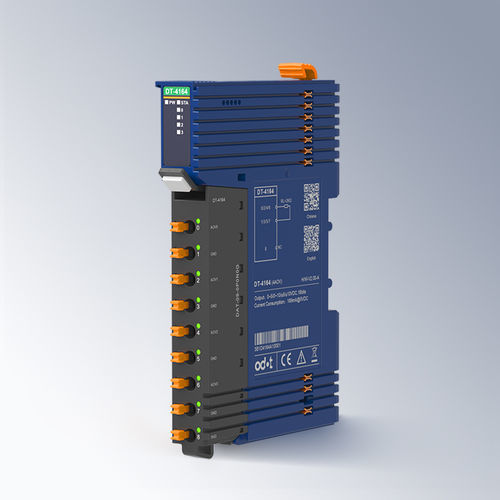

Módulo de salida analógico DT-4164

4 canalescon 4 salidas analógicasde corriente

Descripción del producto: - Módulo de salida de voltaje de 4 canales que admite 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, resolución de 16 bits. Características del módulo: - El módulo admite salida de señal de voltaje de 4 canales - Rango de salida: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, resolución de 16 bits - El módulo tiene 4 indicadores LED de salida analógica - La señal de salida del módulo es una salida de tierra común de un solo extremo - Bus de fondo de alta velocidad redundante con bloques de terminales enchufables Parámetros técnicos: Parámetros generales - Consumo de corriente: 169mA@5VDC - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diámetro de cableado: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminal enchufable: Soporte - Bus de fondo: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: Salida de voltaje de 4 canales - Resolución: 16 bits - Rango de salida: 0~5V/0~10V/ -5V~5V/ -10V~10V - Tiempo de transición: 1.5ms/4 canales - Corriente de cortocircuito: 15mA - Error de linealidad: ≤±0.03% - Error de temperatura: ≤±0.005%/°C - Repetibilidad: ≤±0.05% - Error de medición: ±0.2% (@25°C), ±0.4% (@-35°C~60°C) - Función de diagnóstico: Falla por sobrecalentamiento del DAC: Soporte Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35°C~60°C - Temperatura de funcionamiento en instalación vertical: -35°C~50°C - Temperatura de almacenamiento: -40°C~85°C - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: II - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Especificaciones / Características clave: - 4 canales de salida de voltaje - Rango de salida: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Resolución de 16 bits - Indicadores LED para cada salida - Salida de tierra común de un solo extremo - Bus de fondo de alta velocidad redundante - Bloques de terminales enchufables - Certificado CE - Montaje en riel DIN - Temperatura de funcionamiento: -35°C a 60°C (horizontal), -35°C a 50°C (vertical) - Grado de protección: IP20
