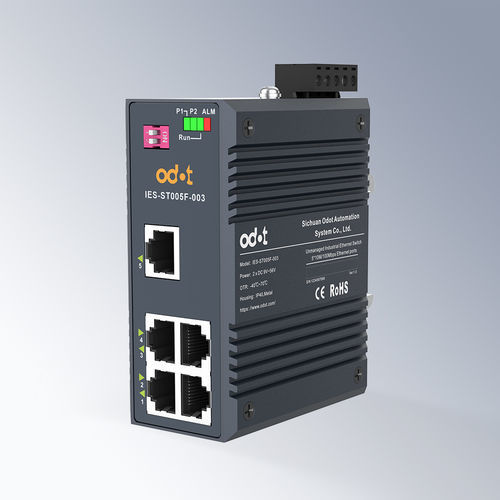

Conmutador Ethernet no administrable IES-ST005F-003

5 puertosen riel DINinstalación en pared

Descripción del producto
El conmutador Ethernet industrial no gestionado IES-ST005F-003 de ODOT es un equipo compacto para automatización industrial y redes IIoT. Proporciona 5 puertos RJ45 10/100 Mbps para comunicaciones estables a nivel de campo y de control. Diseñado para entornos hostiles, el conmutador ofrece amplia temperatura de funcionamiento, resistencia a EMI y vibraciones, protección contra spray salino y alimentación DC redundante dual (9 V~56 V) con protección contra inversión de polaridad. Adecuado para agregación de red o acceso de dispositivos en instalaciones industriales.

Características del producto

• Soporta hasta 5 puertos eléctricos 10/100 Mbps (RJ45)
• Buffer de conmutación de 1 Mbit para tráfico de alto ancho de banda (p. ej. vídeo 4K)
• Compatible con IEEE 802.3 / 802.3u / 802.3x (store & forward) y IEEE 802.3ah
• Gran ancho de banda de backplane y buffer para asegurar reenvío a velocidad de línea en todos los puertos
• Alimentación DC redundante dual (9 V ~ 56 V) con protección contra inversión
• Amplio rango de temperatura de funcionamiento: -40 °C ~ +70 °C
• Carcasa metálica IP40, sin ventilador y bajo consumo
• Montaje en carril DIN o en pared; instalación plug-and-play

Parámetros técnicos
Parámetro de interfaz:
Puerto eléctrico Hundred Meg: 5 puertos RJ45, adaptativo 10/100 Mbps
Interfaz de alimentación: Bloque de bornes de 5 pines, paso 5.08 mm

Propiedades del conmutador:
Estándares de protocolo: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ah
Tamaño de caché: 1 Mbit
Longitud de trama reenvío: 2048 Bytes
Tabla de direcciones MAC: 2K entradas
Método de reenvío: Store-and-forward (full-duplex / half-duplex)
Retardo: < 7 µs
Ancho de banda del backplane: 1 Gbps
Tasa de reenvío de paquetes: 0.74 Mpps

Indicadores:
Indicador de alimentación: PWR
Indicador de estado de puerto: Puerto eléctrico LNK & ACT (1~5)

Especificaciones de alimentación:
Voltaje de funcionamiento: 9 V ~ 56 V DC
Consumo de energía: < 5 W

Estructura mecánica:
Nivel de protección: IP40
Instalación: Montaje en carril DIN / pared
Tamaño: 101 mm × 80 mm × 43 mm (L × W × H)
Peso: 380 g

Parámetros ambientales:
Temperatura de funcionamiento: -40 °C ~ 70 °C
Temperatura de almacenamiento: -40 °C ~ 85 °C
Humedad relativa: 5% RH ~ 95% RH (sin condensación)
MTBF: 300,000 horas

Rendimiento EMC:
Descarga electrostática (ESD): Descarga por contacto ±8 kV (clase B); descarga aérea ±15 kV (clase A); norma IEC 61000-4-2
Inmunidad a radiofrecuencia (RS): Norma IEC 61000-4-3
Transitorios rápidos (EFT): Puerto de alimentación 2.5 kV (rendimiento B); Puerto de señal 2.5 kV (rendimiento A); norma IEC 61000-4-4
Surge: Modo común/diferencial hasta los kV especificados con las clases de rendimiento correspondientes; norma IEC 61000-4-5
Interferencia conducida (CS): Norma IEC 61000-4-6
