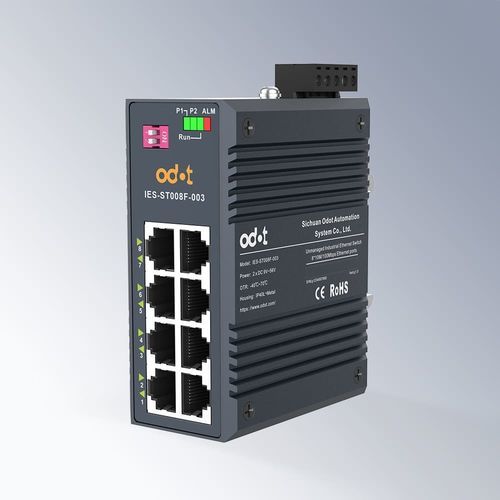

Conmutador Ethernet no administrable IES-ST008F-003

8 puertosde pareden riel DIN

Visión general del producto
El IES-ST008F-003 es un conmutador Ethernet industrial no gestionado, diseñado para ampliar redes de forma fiable en entornos adversos. Ofrece 8 puertos RJ45 eléctricos (10/100 Mbps), amplio rango de temperatura y entradas de alimentación DC redundantes para automatización industrial y aplicaciones IIoT.

Descripción detallada
IES-ST008F-003 cuenta con diseño industrial y estándares de red abiertos para un funcionamiento estable en condiciones extremas. Dispone de alta inmunidad a interferencias electromagnéticas, resistencia a salpicaduras salinas, protección contra vibraciones y entradas de alimentación DC redundantes (9 V–56 V) con protección contra inversión de polaridad. Carcasa metálica sin ventilador e IP40 para instalación en armarios de campo y envolventes compactas. Aplicaciones típicas: control de automatización industrial, control de tráfico, automatización de edificios, control de minas, automatización de yacimientos petrolíferos, centrales hidroeléctricas, control de sistemas eléctricos y monitorización de salas de servidores.

Características del producto

• 8 × puertos RJ45 eléctricos 10/100 Mbps
• Tamaño de caché 1 Mbit para soporte fluido de vídeo 4K
• Compatible con IEEE 802.3 / 802.3u / 802.3x y switching store-and-forward
• Alta ancho de banda de backplane y gran caché para reenvío a velocidad de línea
• Entrada de alimentación DC redundante (9 V–56 V) con protección anti-inversión
• Rango de temperatura de funcionamiento: -40 °C a 70 °C
• Carcasa metálica IP40, sin ventilador y diseño de bajo consumo
• Montaje en riel DIN o pared; plug-and-play para cajas compactas

Parámetros técnicos
Parámetro de interfaz
Puerto eléctrico Hundred Meg: 8 puertos RJ45, 10/100 Mbps adaptativos
Interfaz de alimentación: bloque de bornes de 5 pines, paso 5.08 mm

Propiedades del conmutador
Estándares: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Tamaño de caché: 1 Mbit
Longitud máxima de trama: 2048 Bytes
Tabla de direcciones MAC: 2K
Método de reenvío: Store-and-forward (full-duplex / half-duplex)
Retardo: < 7 μs
Ancho de banda backplane: 1.6 Gbps
Tasa de reenvío de paquetes: 1.19 Mpps

Indicadores
Indicador de alimentación: PWR
Indicador de estado de puertos: LNK & ACT (1–8)

Alimentación
Tensión de funcionamiento: 9 V ~ 56 V DC
Consumo: < 3 W

Estructura mecánica
Nivel de protección: IP40
Instalación: riel DIN / montaje en pared
Tamaño: 101 mm × 80 mm × 43 mm (L × W × H)
Peso: aprox. 400 g

Parámetros ambientales
Temperatura de funcionamiento: -40 °C ~ 70 °C
Temperatura de almacenamiento: -40 °C ~ 85 °C
Humedad relativa: 5% RH ~ 95% RH (sin condensación)
MTBF: 300,000 horas

Rendimiento EMC
Descarga electrostática (ESD): Contacto ±6 kV; Aire ±15 kV — IEC 61000-4-2
Inmunidad radiada (RS): IEC 61000-4-3
Estallido de transitorios rápidos (EFT): puerto de alimentación 2.5 kV; puerto de señal 2.5 kV — IEC 61000-4-4
Surge: modos común y diferencial según IEC 61000-4-5
Susceptibilidad conducida (CS): IEC 61000-4-6

Especificaciones técnicas

• Modelo: IES-ST008F-003
• Puertos: 8 × 10/100 Mbps RJ45
• Capacidad de conmutación: Backplane 1.6 Gbps; tasa de paquetes 1.19 Mpps
• Caché: 1 Mbit; longitud de trama 2048 Bytes; tabla MAC 2K
• Reenvío: Store-and-forward; retardo < 7 μs
• Alimentación: entrada DC redundante 9 V–56 V; consumo < 3 W
• Indicadores: PWR; LNK & ACT para puertos 1–8
• Mecánica: carcasa metálica IP40, sin ventilador; riel DIN / montaje en pared; 101×80×43 mm; ~400 g
• Medioambiental: funcionamiento -40 °C ~ 70 °C; almacenamiento -40 °C ~ 85 °C; 5%–95% HR (sin condensación)
• Fiabilidad & EMC: MTBF 300,000 h; conformidad ESD/RS/EFT/Surge y susceptibilidad conducida según IEC 61000
