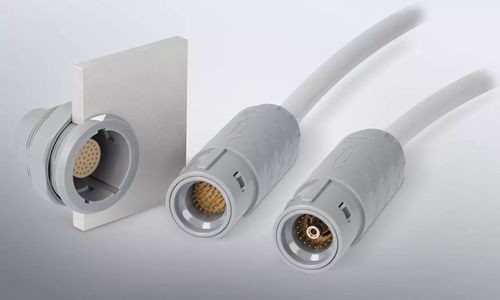

Conector redondo MEDI-SNAP®

híbridode cable a cablede extensión-retracción

Resumen
ODU MEDI‑SNAP® es una familia de conectores circulares de plástico diseñada para aplicaciones médicas, de medida y ensayo y electrónica industrial. La serie ofrece diseño compacto, alta densidad de contactos e inserts híbridos configurables para señales, potencia y fluidos. Opciones de bloqueo disponibles: Push‑Pull (bloqueo automático) y Break‑Away (desconexión rápida). Los sistemas configurados se suministran con ensamblados de cable adecuados y codificación mecánica u óptica. Una variante solo señales admite hasta 41 contactos.

Características clave

• Mecanismos de bloqueo Push‑Pull y Break‑Away
• Cubiertas de plástico ligeras (reducción de peso hasta 75 % frente a conectores metálicos comparables)
• Ciclos de acoplamiento estándar ≥ 5.000 para las variantes aplicables
• Ensamblajes de cable y sobremoldeo disponibles; entrega en soluciones completas posible
• Compatible con los métodos habituales de esterilización en entornos médicos
• Capacidad híbrida: señales, potencia, fluidos, coaxial y fibra óptica

Aplicaciones
Soluciones de conectividad compactas y modulares para tecnología médica, equipos de medida y ensayo, electrónica industrial y dispositivos móviles. Aplicaciones médicas típicas: monitorización de pacientes, electroterapia, dermatología y endoscopia (variantes desechables disponibles para usos limitados).

Variantes y versiones especiales

• Versiones solo señal: hasta 41 contactos (ej. variante tamaño 3.5)
• Insertos híbridos que combinan contactos de señal, potencia y fluidos; opciones para coaxial/fibra
• Variante desechable: clavijas económicas de un solo uso o uso limitado (normalmente hasta 25 ciclos de acoplamiento) compatibles con receptáculos MEDI‑SNAP® reutilizables
• Variante de alta tensión: transmisión confiable hasta 1.000 V AC

Tipos de bloqueo
Push‑Pull

• Acoplamiento rápido en menos de un segundo
• Bloqueo automático que evita la liberación accidental, incluso bajo tensión del cable
• Desbloqueo solo por retracción deliberada del manguito exterior; resistencia a vibraciones

Break‑Away

• Diseñado para desconexión de emergencia rápida en segundos
• La función break‑away asegura la separación inmediata cuando es necesario
• Mantiene transmisión de datos fiable y seguridad operativa durante el uso

Especificaciones técnicas

• Nombre de la serie: ODU MEDI‑SNAP®
• Material: carcasa de plástico (ligera)
• Densidad de contactos: elevada; versiones solo señal hasta 41 contactos
• Ciclos de acoplamiento: serie estándar min. 5.000 (algunas variantes plásticas/desechables inferiores, ej. hasta 25)
• Tipos de bloqueo: Push‑Pull y Break‑Away
• Capacidad de alta tensión: hasta 1.000 V AC (variante High‑Voltage)
• Protección táctil: conforme a IEC 60601‑1 hasta 2 MOPP / 2 MOOP
• Resistencia ESD (ejemplos de desechables): hasta 15 kV de tensión de prueba
• Esterilizabilidad: compatible con métodos comunes de esterilización médica
• Ahorro de peso: hasta 75 % más ligero que productos metálicos comparables
• Soluciones de cable: disponibles con ensamblados y sobremoldeo; configuración de sistema incluye ensamblado de cables
• Transmisión de medios: señales, potencia, fluidos, coaxial, fibra óptica
• Instalación y mantenimiento: requisitos mínimos para la integración del sistema
