Conector redondo ODU MINI-SNAP®

de datosde alimentación eléctricade engaste

Descripción general

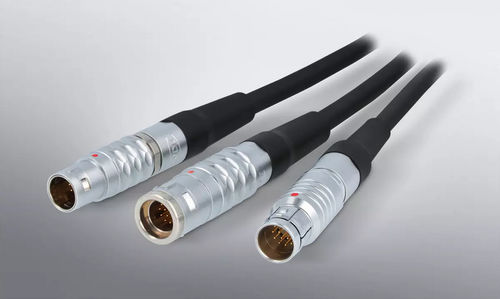

Conectores circulares metálicos con bloqueo push‑pull o función break‑away. Los ODU MINI‑SNAP® disponen de carcasas metálicas con varias opciones de acabado y una interfaz compacta de 6,4 mm, apta para montaje en espacios reducidos. Funcionan en rangos de temperatura ambiente extremos y ofrecen múltiples opciones de configuración.

Datos clave

• Bloqueo push‑pull o break‑away
• Mínimo 5.000 ciclos de acoplamiento
• Conteo de contactos y tipos de terminación configurables
• Grados de protección: IP50 e IP68 (según configuración)

Descripción del producto
ODU MINI‑SNAP® está disponible en cuatro series (L, K, B, F). El conector combina una interfaz compacta de 6,4 mm con un bloqueo seguro: push‑pull o break‑away. Las variantes break‑away permiten acoplar/desacoplar en menos de un segundo para liberación de emergencia. Las variantes push‑pull se bloquean mecánicamente y se liberan retirando la cubierta exterior; la tracción del cable no provoca el desbloqueo.

Series L, K y B

• Bloqueo push‑pull o break‑away
• Codificación mecánica por lengüeta y ranura
• 2–40 contactos; ensamblajes mixtos posibles
• Tipos de terminación: soldadura, crimpado, para PCB

Serie F

• Bloqueo push‑pull o break‑away
• Codificación mecánica por semicarcasa
• 2–27 contactos; ensamblajes mixtos posibles
• Tipos de terminación: soldadura, crimpado, para PCB

Mecanismos de bloqueo
El mecanismo auto‑bloqueante evita desbloqueos accidentales por tirones del cable; la liberación manual se realiza retirando la cubierta exterior. Las series L y K usan codificación lengüeta‑ranura; la serie F usa semicarcasa.

Configuración y montaje
Opciones disponibles: número de contactos seleccionable, ensamblajes mixtos, varios métodos de terminación y entradas de cable. Se ofrecen servicios de montaje personalizados según las necesidades de la aplicación.

Aplicaciones
Adecuado para equipos médicos, sistemas de comunicación, equipos de prueba y medida y electrónica industrial que requieren conectores circulares compactos y configurables.

Características / especificaciones técnicas

• Modelo / series: ODU MINI‑SNAP® (Series L, K, B, F)
• Material: carcasas metálicas (variadas opciones de acabado)
• Tipos de bloqueo: Push‑pull, Break‑away
• Codificación: Lengüeta y ranura (L/K/B), Semicarcasa (F)
• Conteo de contactos: L/K/B: 2–40; F: 2–27 (ensamblajes mixtos posibles)
• Tipos de terminación: soldadura, crimpado, para PCB
• Diámetro de la interfaz: 6,4 mm
• Ciclos de acoplamiento: ≥ 5.000 (típico para series metálicas)
• Grados de protección: IP50 e IP68 (según configuración)
• Rango de temperatura de operación: –40 °C a +120 °C
• Mecanismo de liberación: retirar la cubierta exterior
• Break‑away: permite acoplar/desacoplar en < 1 segundo (variantes break‑away)
