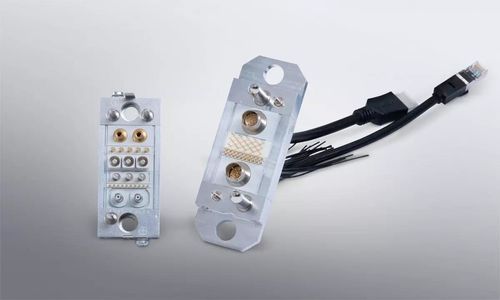

Conector modular

híbridoneumáticode datos

Resumen
Conector modular para sistemas de acoplamiento automático. ODU-MAC® Silver-Line proporciona una interfaz híbrida para potencia, señales, datos y neumática con marcos configurables y opción Quick Change Head para reducir mantenimiento.

Aspectos destacados

• Acoplamiento automático con ciclos de conexión elevados
• Interfaz híbrida modular que combina potencia, datos y neumática
• Opción Quick Change Head para reemplazo rápido del extremo delantero
• Disponible con ensamblado de cables bajo pedido

Características y variantes
Hasta 8 marcos de acoplamiento configurables en longitudes variables. Módulos combinables para espacios reducidos, cargas mecánicas elevadas o marcos con montaje flotante. Más de 30 módulos de transmisión de datos disponibles, incluidas opciones de fibra óptica.

Características de diseño

• Marco P4+ robusto: alta compensación de tolerancias, holgura radial ±4 mm, centrado mediante pasadores guía y casquillos cónicos, soportes flotantes
• Quick Change Head que permite ciclos de acoplamiento muy altos (hasta 10.000.000 según configuración)
• Alta resistencia a las vibraciones y baja resistencia de contacto estable

Transmisión y aplicaciones
Admite transmisión simultánea de neumática, corrientes de potencia, datos y fibra en un solo conector. Diseñado para aplicaciones industriales y robóticas exigentes que requieren larga vida en ciclos y contactos fiables.

Documentos y medios
Hojas de datos, folletos e instrucciones técnicas disponibles. Vídeos de aplicación y demostraciones del ODU-MAC® Silver-Line disponibles a petición.

Especificaciones técnicas

• Serie: ODU-MAC® Silver-Line
• Marcos de acoplamiento: hasta 8 marcos configurables
• Módulos de transmisión: >30 módulos de datos disponibles
• Ciclos de acoplamiento: aprox. 100.000 a 10.000.000 (según modelo)
• Quick Change Head: opción de reemplazo rápido del extremo delantero
• Compensación del marco P4+: radial ±4 mm, pasadores guía sólidos y casquillos cónicos
• Carcasa de docking opcional: aliviador de tensión, salidas de cable, conexiones a tierra, montaje de PCB
• Suministro: disponible con ensamblado de cables bajo pedido
