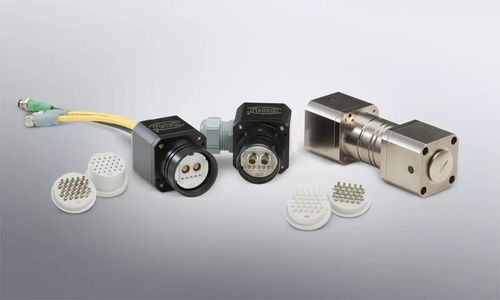

Conector modular ODU DOCK Silver-Linecombinadoneumáticode datos
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de datos, de alimentación eléctrica, combinado, neumático, óptico
- Forma
- recto, en ángulo recto
- Tipo de conexión
- de engaste
- Características eléctricas
- multipolar, de alta densidad
- Material
- de plástico, de aluminio
- Sector
- para uso industrial, para la robótica
- Otras características
- modular, con blindaje CEM, para numerosos ciclos de conexión
Descripción
Resumen
La serie ODU DOCK Silver-Line es una familia de conectores modulares diseñada para acoplamiento automático en sistemas robóticos, robots industriales, equipos de prueba y sistemas de cambio de herramienta. Soporta acoplamiento eléctrico o neumático y puede suministrarse con conjuntos de cables listos para su integración.
Características clave
Capacidad funcional
Admite inserciones de contactos de 2+PE a 36+PE y, mediante adaptadores, permite combinar módulos ODU‑MAC®. Soporta transmisión mixta de señales, potencia/corriente, datos, fibra óptica y medios (aire, fluidos) en un mismo conector modular.
Aplicaciones y beneficios
Especificaciones técnicas
La serie ODU DOCK Silver-Line es una familia de conectores modulares diseñada para acoplamiento automático en sistemas robóticos, robots industriales, equipos de prueba y sistemas de cambio de herramienta. Soporta acoplamiento eléctrico o neumático y puede suministrarse con conjuntos de cables listos para su integración.
Características clave
- Diseñado para acoplamiento automático en aplicaciones robóticas e industriales
- Tecnología de contacto por muelle de alambre con alta densidad de contactos
- Ciclos de acoplamiento: ≥100.000 estándar; hasta 10.000.000 con Quick-Change Head
- Disponible en tres tamaños con carcasas de aluminio o plástico
- Opciones: protección EMC y salidas de cable rectas o anguladas
- Terminación estándar por crimpado; soldadura bajo pedido
- Quick-Change Head para reemplazo rápido de la pieza intercambiable
Capacidad funcional
Admite inserciones de contactos de 2+PE a 36+PE y, mediante adaptadores, permite combinar módulos ODU‑MAC®. Soporta transmisión mixta de señales, potencia/corriente, datos, fibra óptica y medios (aire, fluidos) en un mismo conector modular.
Aplicaciones y beneficios
- Acoplamiento automático en células robotizadas y líneas de producción automatizadas
- Bancos de prueba y equipos con ciclos frecuentes de acoplamiento
- Sistemas de cambio de herramienta y entornos industriales exigentes
- Reducción de tiempos de inactividad y costes de mantenimiento gracias al Quick-Change Head y contactos duraderos
Especificaciones técnicas
- Serie: ODU DOCK Silver-Line
- Fabricante: ODU
- Inserciones de contactos: 2+PE a 36+PE (configuraciones modulares)
- Ciclos de acoplamiento: ≥100.000 (estándar); hasta 10.000.000 con Quick-Change Head
- Materiales de carcasa: aluminio o plástico
- Tecnología de contacto: muelle de alambre; alta densidad de contactos
- Terminación: crimpado estándar; soldadura bajo pedido
- Opciones: protección EMC; conjuntos de cables; salidas rectas o anguladas
- Modularidad: compatible con módulos ODU‑MAC® mediante adaptadores
