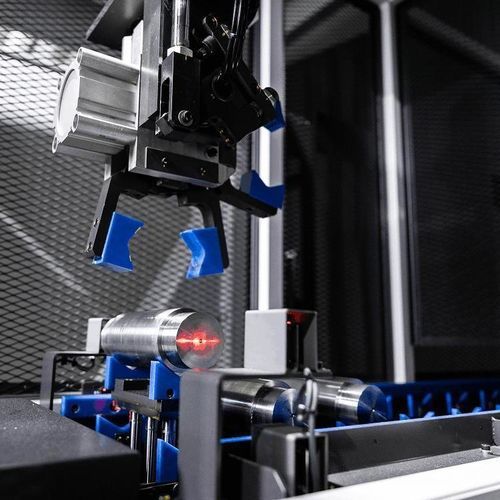

Pórtico de manipulación OGL series

Descripción general
La serie Okuma Gantry Loader OGL es una familia de cargadores pórtico integrados en fábrica para la alimentación de máquinas en tornos y rectificadoras Okuma. Disponible en diseños compactos sobre máquina y autoportantes, la serie OGL admite una amplia gama de pesos y geometrías de piezas y puede entregarse preprogramada o personalizada según los requisitos de producción.

Principales características

• Diseños pórtico compactos sobre máquina y autoportantes que ahorran espacio
• Dispositivo de volteo para permitir el mecanizado completo de la pieza
• Preprogramable o personalizable según especificaciones del cliente
• Kits estándar disponibles en stock para determinados modelos

Variantes de producto y puntos destacados
OGL-5
Diseñado para la producción repetitiva de piezas pequeñas y de alta precisión con integración sobre la máquina.

• Maneja aplicaciones de carga/descarga en el eje Z
• Diseño compacto sobre máquina para reducir el tiempo de implementación y el espacio en planta
• Pinza estándar: plato neumático de 3 mandíbulas
• Soporte mediante Okuma Factory Automation 24/7/365

Pesos: Acepta piezas de hasta 5 kg
Compatibilidad con máquinas: Compatible con modelos Okuma como 2SP-H, LB EX, LU EX, LT EX, GENOS L, serie MULTUS
Industrias: Automoción; Aeroespacial; Semiconductores y Electrónica; Defensa

OGL-10
Cargador pórtico compacto para piezas pequeñas y medianas, reduciendo tiempos de ajuste y aumentando la eficiencia de producción.

• Diseño compacto sobre máquina para una implementación más rápida y ahorro de espacio
• Soporte mediante Okuma Factory Automation 24/7/365

Pesos: Acepta piezas de hasta 10 kg
Compatibilidad con máquinas: Compatible con modelos Okuma como 2SP-H, LB EX, LU EX, LT EX, GENOS L, serie MULTUS
Industrias: Automoción; Aeroespacial; Semiconductores y Electrónica; Defensa

OGL-30
Diseñado para la producción rápida de piezas de mayor peso, ofreciendo altas velocidades de procesamiento y reducción de tiempos de ciclo.

• Puede dar servicio a múltiples máquinas a lo largo de grandes distancias lineales
• Diseño autoportante que mejora la estabilidad durante la carga/descarga
• Soporte mediante Okuma Factory Automation 24/7/365

Pesos: Acepta piezas de hasta 30 kg
Compatibilidad con máquinas: Compatible con modelos Okuma como 2SP-H, LB EX, LU EX, LT EX, GENOS L, serie MULTUS
Industrias: Automoción; Aeroespacial; Médico; Petróleo y Gas; Defensa

OGL-150
Sistema de riel rígido para mover las piezas más grandes con precisión repetible a lo largo de largas distancias.

• Puede dar servicio a múltiples máquinas a lo largo de grandes distancias lineales
• Diseño autoportante que mejora la estabilidad durante la carga/descarga
• Soporte mediante Okuma Factory Automation 24/7/365

Pesos: Acepta piezas de hasta 150 kg
Compatibilidad con máquinas: Compatible con modelos Okuma como 2SP-H, LB EX, LU EX, LT EX, GENOS L, serie MULTUS
Industrias: Aeroespacial; Automoción; Equipos Pesados; Petróleo y Gas; Generación de Energía

Personalización
Okuma ofrece soluciones Gantry Loader adaptadas antes de la instalación según las especificaciones del cliente, incluyendo sistemas de entrada/salida y soluciones de manipulación de materiales a medida.

Especificaciones técnicas

• Designación de la serie: OGL (capacidades: 5 kg, 10 kg, 30 kg, 150 kg)
• Pesos de pieza soportados: hasta 5 kg, 10 kg, 30 kg, 150 kg según el modelo
• Tipos de diseño: compacto sobre máquina (OGL-5/OGL-10), autoportante/longitudinal (OGL-30/OGL-150)
• Efecto final estándar: pinza de plato neumático de 3 mandíbulas (estándar en OGL-5)
• Dispositivo de volteo disponible para mecanizado completo de la pieza
• Compatibilidad con máquinas: 2SP-H, LB EX, LU EX, LT EX, GENOS L, serie MULTUS
• Industrias atendidas: Automoción; Aeroespacial; Semiconductores y Electrónica; Defensa; Médico; Petróleo y Gas; Equipos Pesados; Generación de Energía
• Soporte: Soporte completo por Okuma Factory Automation (24/7/365)
• Disponibilidad: Kits estándar en stock para determinados modelos; sistemas preprogramables o personalizables
