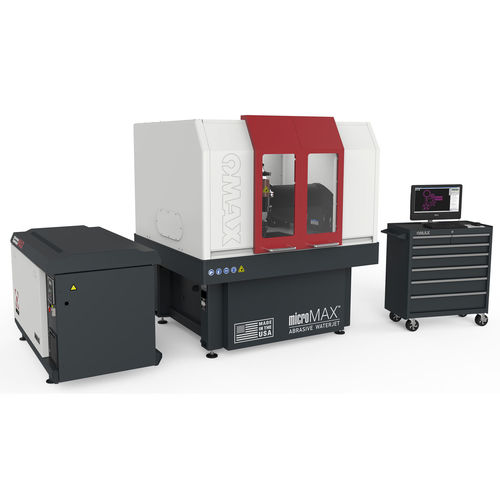

Máquina de corte con chorro de agua abrasivo MicroMAX

con chorro de agua microabrasivopara metalpara material plástico

Resumen
El MicroMAX es un centro de mecanizado por chorro de agua abrasivo de precisión. El sistema incluye bomba y software para una solución de corte completa.

• Envolvente de corte: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Precisión de posición lineal: ±0,0001" (±2,5 micron)

Características estándar

• Construcción rígida que reduce la vibración y mejora la precisión
• Aislamiento de vibraciones de mesa y pórticos
• Componentes emparejados para la expansión térmica
• Cerramiento completo con controles ambientales para operación silenciosa, segura y limpia por debajo de 80 dB
• Controles de presión avanzados para perforar materiales delicados
• Boquilla estándar OMAX 7/15 Mini MAXJET 5 (orificio 0,007" y tubo de mezcla 0,015") para mayor precisión de corte
• Cabezal TiltaJet que elimina la conicidad
• Control rápido de nivel de agua para un corte sumergido más limpio, más seguro y más silencioso (la mayoría de trabajos por debajo de 80 dBA)

Beneficios OMAX

• No genera zonas afectadas por calor ni tensiones mecánicas
• Puede mecanizar una amplia gama de materiales y espesores: metales, composites, vidrio, plásticos
• No hay cambios de herramienta y el amarre mínimo reduce el tiempo de preparación

Servicio y formación

• Formación gratuita ilimitada durante la vida útil de la máquina
• Actualizaciones de software ilimitadas durante la vida útil de la máquina
• Garantía limitada de 2 años / 4000 horas
• 3 días de formación in situ tras la instalación

Información de la bomba
Potencia del motor: 30 HP (22 kW)
Potencia MAX Jet: 25.5 HP (18.7 kW)
Presión de salida: 60,000 psi
Orificio y caudal (máx recomendado): 0,012" / 0,67 gpm (0,30 mm / 2,54 lpm)
Dimensiones (bomba): 44" x 62" x 44" (1 118 mm x 1 575 mm x 1 118 mm)

Dimensiones y especificaciones
Dimensiones (con bomba y controlador): 10' 2" x 7' 2" (3,10 m x 2,18 m)
Altura (con tubería): 7' 6" (2,29 m)
Peso en operación: 7,372 lb (3,344 kg)
Peso (tanque vacío): 3,700 lb (1,678 kg)
Recorrido X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
Recorrido Z (con eje Z motorizado): 4,5" (114 mm)
Tamaño de la mesa: 2' 11" x 3' 0" (0,89 m x 0,91 m)

Especificaciones del modelo

• Listones de soporte: 4" x 1/8" acero galvanizado
• Carga máxima soportada: 400 lbs/sq ft (1 950 kg/m²)
• Requisitos eléctricos: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Velocidad: 100 in/min (2 540 mm/min)
• Precisión posicional lineal*: ±0,0001" (±2,5 micron)
• Repetibilidad*: ±0,0001" (±2,5 micron)
• Circularidad Ballbar*: ±0,0005" (±13 microns)

Accesorios (ejemplos)

• Accesorios eje Z: Laser Feature Finder, Precision Optical Locator, Vacuum Assist
• Mejoras del tanque: Bulk Abrasive Delivery System (varios tamaños), Variable Speed Solid Removal System
• Equipos de tratamiento de agua: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Opciones multi-eje: Rotary Axis para trayectorias de 6 ejes y formas 3D complejas

Notas
* Los accesorios pueden reducir el recorrido. Las especificaciones de precisión están a 72° F (22° C).

Especificaciones técnicas

• Modelo: MicroMAX
• Marca: OMAX
• Tecnología: chorro de agua abrasivo
• Envolvente de corte / recorrido X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Recorrido eje Z (motorizado): 4,5" (114 mm)
• Tamaño de mesa: 2' 11" x 3' 0" (0,89 m x 0,91 m)
• Peso en operación: 7,372 lb (3,344 kg)
• Alimentación eléctrica: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Bomba ejemplo: EnduroMAX 30HP — presión 60,000 psi, orificio recomendado 0,012" / 0,67 gpm
