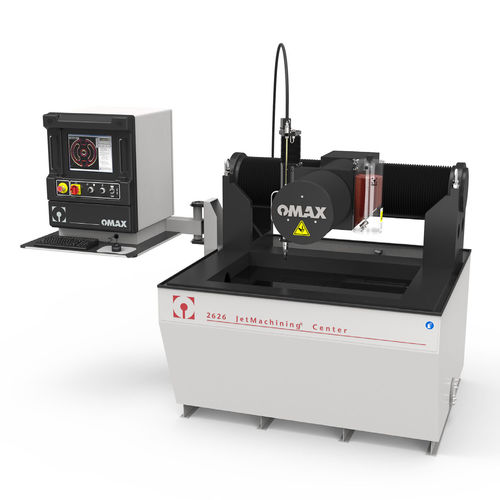

Máquina de corte y grabado con chorro de agua OMAX 2626

con chorro de agua abrasivopara vidriopara compuestos

Resumen
La OMAX 2626 es una máquina de corte por chorro de agua abrasivo concebida para la producción de piezas de precisión en talleres con espacio limitado. Combina un área de corte de 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in) con alta precisión de posicionamiento y eje Z motorizado para procesar múltiples espesores con consistencia.

Puntos clave

• Área de corte: 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in)
• Precisión posicional lineal: ±0,025 mm (±0,001 in)
• Recorrido eje Z motorizado: 203 mm (8 in) con control programable
• Boquilla OMAX MAXJET 5i incluida de serie

Equipamiento estándar

• Software IntelliMAX Premium incluido para anidado y control de movimiento
• Guias lineales pre-cargadas y husillos de bolas de precisión
• Control rápido del nivel de agua para corte sumergido (normalmente < 80 dBA)
• Plomería whip estándar y listones de soporte de material

Aplicaciones y beneficios

• Corte de precisión de metales, composites, vidrio y plásticos sin zonas afectadas por el calor
• Sin cambios de herramienta — reduce tiempos de preparación y sujetado
• Adecuada para prototipado, tiradas cortas/medias y trabajos de taller de precisión

Servicio y formación

• Formación básica ilimitada y actualizaciones de software durante la vida útil de la máquina
• Garantía limitada 2 años / 4.000 horas
• 3 días de formación in situ incluidos en la instalación

Dimensiones y especificaciones
Superficie (con bomba): 2,97 m × 2,08 m (9 ft 9 in × 6 ft 10 in)
Altura (con plomería whip): 2,44 m (8 ft)
Peso en funcionamiento: 3.353 kg (7.393 lb)
Peso tanque vacío: 1.742 kg (3.800 lb)
Tamaño de mesa: 1,17 m × 0,79 m (3 ft 10 in × 2 ft 7 in)
Recorrido X-Y: 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in)
Recorrido Z (motorizado): 203 mm (8 in)
Carga máxima soportada: 1.950 kg/m² (400 lb/ft²)
Velocidad rápida máx.: 4,57 m/min (180 in/min)
Alimentación eléctrica: 3~ 380–480 VAC ±10%, 50–60 Hz

Información de la bomba
Las familias de bombas disponibles ofrecen hasta 60.000 psi. Intervalo de mantenimiento típico: 1.000 horas. VFD para reducir consumo de arranque y ofrecer flexibilidad operativa. Ejemplos de emparejamientos motor/bomba abajo.

Configuraciones de bomba (ejemplos)

• EnduroMAX 100 HP — Motor: 75 kW; MAX Jet Power: 85 HP (63 kW); ejemplo orificio/caudal: 0,56 mm / 8,52 lpm
• EnduroMAX 50 HP — Motor: 37 kW; MAX Jet Power: 42,5 HP (31,5 kW); ejemplo orificio/caudal: 0,41 mm / 4,54 lpm
• EnduroMAX 30 HP — Motor: 22 kW; MAX Jet Power: 25,5 HP (18,7 kW); ejemplo orificio/caudal: 0,30 mm / 2,54 lpm
• DynaMAX 330 — Motor: 22 kW; MAX Jet Power: 20,6 HP (15,1 kW); ejemplo orificio/caudal: 0,35 mm / 3,8 lpm

Accesorios (selección)

• Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head
• Bulk Abrasive Delivery, Variable Speed Solid Removal, Vacuum Assist
• Chiller, Laminar Filter, Reverse Osmosis y sistemas de reciclaje de agua
• Eje rotativo y TiltaJET para corte multi-eje o con casi nula conicidad

Notas y especificaciones
* Los accesorios pueden reducir el recorrido disponible. Las especificaciones de precisión son a 22 °C (72 °F). Incluido: sistema waterjet, bomba (configuración seleccionada) y software IntelliMAX Premium. Para huella exacta y configuración detallada, consultar la documentación de OMAX.
