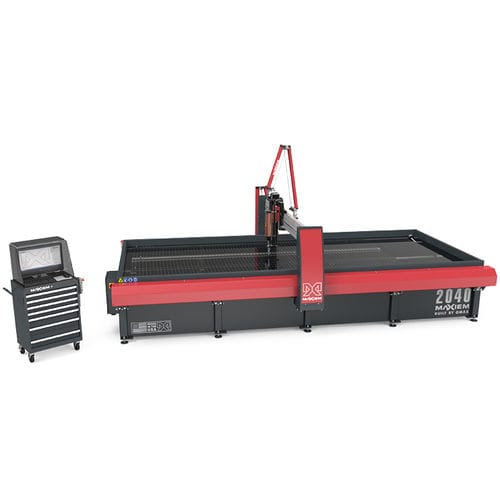

Máquina de corte con chorro de agua MAXIEM 2040X

con chorro de agua abrasivopara metalpara material plástico

Resumen
El MAXIEM 2040X es un sistema de corte por chorro de agua abrasivo diseñado para el procesado de planchas completas y altos rendimientos industriales, con recorrido de corte ampliado. El sistema de chorro de agua incluye bomba y software.

Puntos clave

• Área de corte: 4,21 m x 2,00 m
• Precisión posicional lineal: ±0,076 mm
• Repetibilidad: ±0,025 mm
• Sistema con bomba y software de control incluidos

Características estándar

• Software OMAX IntelliMAX Premium con funciones avanzadas de anidado y control de movimiento
• Controlador todo‑en‑uno con pantalla de 23 pulgadas
• Tren de rodadura IntelliTRAX sellado dentro de las vigas X‑Y
• Eje Z motorizado programable con boquilla de precisión OMAX MAXJET 5i
• Tuberías rígidas estilo tijera
• IntelliVISOR Mobile para monitorización y notificaciones remotas (iOS/Android)

Ventajas OMAX

• No genera zonas afectadas por el calor ni tensiones mecánicas en las piezas
• Permite el corte de metales, compuestos, vidrio, plásticos y otros materiales
• Sin cambios de herramienta y con mínima sujeción, lo que reduce los tiempos de preparación

Servicio y formación

• 1 año de formación gratuita
• 1 año de actualizaciones de software gratuitas
• Garantía limitada de 1 año / 2000 horas
• 1 día de formación in situ en la instalación

Información de la bomba (resumen)
Funcionamiento continuo a 50.000 psi (≈3447 bar) para acelerar el procesado de piezas. Diseño fiable que prolonga la vida útil de la bomba y reduce costes operativos.

Configuraciones de bomba / datos típicos (resumen)
Ejemplos de potencia motor — MAXIEM 40 HP: 30 kW; MAXIEM 30 HP: 22 kW; MAXIEM 20 HP: 15 kW; DynaMAX 330: 22 kW. Potencia MAX jet — ejemplos: 25 kW, 19 kW, 12,5 kW. Presión de salida típica: 50.000 psi; algunas bombas configurables a presiones superiores. Ejemplos de orificio y caudal recomendados: 0,41 mm / 4,13 lpm; 0,36 mm / 3,18 lpm; 0,28 mm / 1,97 lpm.

Dimensiones y especificaciones (máquina)

• Huella (con bomba y controlador): 6,63 m x 3,94 m
• Altura (con tubería tipo tijera): 2,69 m
• Peso en servicio: 12.829 kg
• Peso (tanque vacío): 3.856 kg
• Recorrido X‑Y: 4,21 m x 2,00 m
• Recorrido Z (motorizado): 304 mm
• Tamaño de mesa: 4,90 m x 2,13 m

Especificaciones del modelo (adicional)

• Láminas de soporte: acero galvanizado 102 mm x 2 mm
• Carga máxima soportada: 1.465 kg/m²
• Requisitos eléctricos: 3‑fase, 380–480 VAC ±10%, 50–60 Hz
• Nivel de ruido: < 80 dBA a 1 m (corte sumergido)
• Velocidad máxima: 12,70 m/min

Accesorios (selección)

• Opciones eje Z: seguidor de terreno con detección de colisión, buscador láser de características, cabezal de taladro OMAX, seguidor para A‑Jet, asistencia por vacío para perforado de materiales frágiles/laminados
• Gestión de tanque y abrasivo: sistemas de suministro de abrasivo a granel, extracción de sólidos a velocidad variable, control de nivel de agua, sensor de obstrucción
• Tratamiento de agua: enfriador, filtro laminar, ósmosis inversa, sistemas de reciclaje de agua
• Corte multieje: VersaJet para biselado 0–60° y formas 3D complejas

Notas
Los accesorios pueden reducir el recorrido disponible. Las especificaciones de precisión se indican a 22° C.
