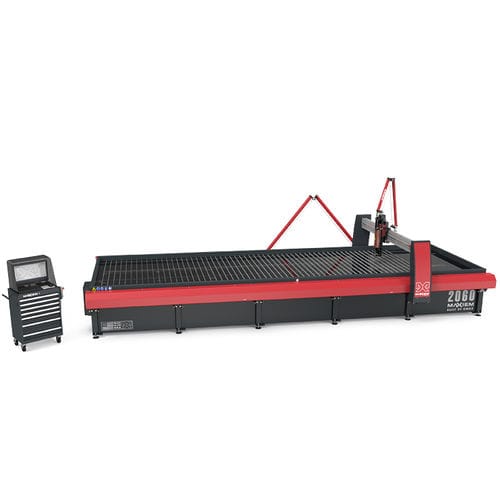

Máquina de corte con chorro de agua MAXIEM 2060X

con chorro de agua abrasivopara vidriopara compuestos

Presentación
El MAXIEM 2060X es un sistema de corte por chorro de agua abrasivo diseñado para materiales sobredimensionados y grandes series de producción. Caja de corte: 20' 6" x 6' 7" (6,24 m x 2,00 m). Precisión de posición lineal: ±0.003" (±0,076 mm).

Detalles clave

• Caja de corte: 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Precisión de posición lineal: ±0.003" (±0,076 mm)
• Repetibilidad: ±0.001" (±0,025 mm)

Características estándar

• Software OMAX IntelliMAX Premium
• Controlador todo en uno con pantalla de 23"
• IntelliTRAX traction drive dentro de las vigas del eje X-Y, cubierto
• Eje Z motorizado programable con boquilla OMAX MAXJET 5i
• Plomería rígida tipo tijera
• IntelliVISOR Mobile para monitorización (iOS y Android)

Beneficios OMAX

• No genera zonas afectadas por calor ni esfuerzos mecánicos
• Procesa metales, composites, vidrio y plásticos en un amplio rango de espesores
• Sin cambios de herramienta y con fijación mínima para reducir tiempos de preparación

Servicio y formación

• 1 año de formación gratuita
• 1 año de actualizaciones de software gratuitas
• Garantía limitada 1 año / 2000 horas
• 1 día de formación in situ en la instalación

Dimensiones y especificaciones (resumen)
Huella (con bomba y controlador): 28' 9" x 12' 11" (8,76 m x 3,94 m). Altura (plomería tijera): 8' 10" (2,69 m). Peso en funcionamiento: 39.553 lb (17.941 kg). Peso del tanque vacío: 10.500 lb (4.763 kg). Recorrido de corte X-Y: 20' 6" x 6' 7" (6,24 m x 2,00 m). Recorrido Z (motorizado): 12" (304 mm). Tamaño de mesa: 22' 9" x 7' (6,93 m x 2,13 m). Velocidad típica: hasta 500 in/min (12,70 m/min).

Especificaciones del modelo (seleccionadas)

• Listones de apoyo: 4" x 14Ga acero galvanizado (102 mm x 2 mm)
• Carga máxima soportada: 300 lbs/pie² (1.465 kg/m²)
• Eléctrico: 3 fases, 380-480 VAC ±10%, 50-60 Hz
• Nivel de ruido (corte sumergido): por debajo de 80 dBA a 1 m

Información de la bomba (resumen)
Funcionamiento continuo a 50.000 psi para mayor rendimiento. Diseño fiable con más de 500 horas de corte entre mantenimientos. Tecnología avanzada que reduce costes operativos y prolonga la vida útil de la bomba.

Configuraciones de bomba (seleccionadas)

• MAXIEM 40 HP (30 kW) — MAX Jet Power 34 HP (25 kW), 50.000 psi, orificio 0.015" / caudal 1.09 gpm (0.41 mm / 4.13 lpm)
• MAXIEM 30 HP (22 kW) — MAX Jet Power 25.5 HP (19 kW), 50.000 psi, orificio 0.014" / caudal 0.84 gpm (0.36 mm / 3.18 lpm)
• MAXIEM 20 HP (15 kW) — MAX Jet Power 17 HP (12.5 kW), 50.000 psi, orificio 0.011" / caudal 0.52 gpm (0.28 mm / 1.97 lpm)

Accesorios (seleccionados)

• Accesorios eje Z: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Mejoras del tanque: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Tratamiento de agua: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling System
• Corte multi-ejes: VersaJET (0–60°)

Especificaciones técnicas

• Modelo: MAXIEM 2060X
• Caja de corte (X-Y): 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Tamaño de mesa: 22' 9" x 7' (6,93 m x 2,13 m)
• Huella (con bomba y controlador): 28' 9" x 12' 11" (8,76 m x 3,94 m)
• Altura (plomería tijera): 8' 10" (2,69 m)
• Peso en funcionamiento: 39.553 lb (17.941 kg)
• Recorrido Z (motorizado): 12" (304 mm)
• Precisión posicional lineal: ±0.003" (±0,076 mm)
• Repetibilidad: ±0.001" (±0,025 mm)
• Carga máxima soportada: 300 lbs/pie² (1.465 kg/m²)
• Presión típica de la bomba: 50.000 psi
