Secador de hidrógeno comprimido por adsorción H2 BOX

por adsorción con aporte de calorde alta presiónpara aplicaciones de alta presión

Resumen

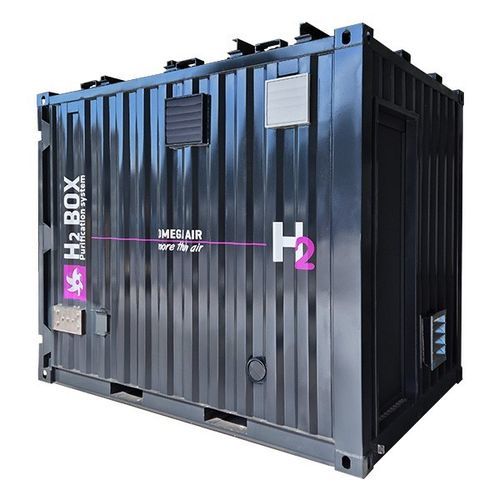

La H2 BOX es una unidad compacta de purificación de hidrógeno en contenedor suministrada por OMEGA AIR. El sistema está diseñado para instalación exterior, es transportable y se entrega cableado, probado y listo para conexión. Está concebido para la eliminación continua de vapor de agua, oxígeno y partículas sólidas en flujos de hidrógeno y puede integrarse con electrolizadores e infraestructuras de repostaje. La H2 BOX cumple los requisitos de pureza para pilas de combustible (ISO 14687:2019) y es apta para aplicaciones industriales que requieren calidad de gas constante.

Secado y regeneración
El secado se basa en la adsorción en dos columnas presurizadas llenas de adsorbente. La regeneración se realiza en circuito cerrado mediante aporte de calor para minimizar la pérdida de hidrógeno. El H2-DRY alterna tres fases principales: adsorción, calentamiento (regeneración) y enfriamiento. Un módulo dexo opcional puede reducir el oxígeno por debajo de 5 ppm. Con utilidades externas adecuadas para la regeneración/enfriamiento, la purga o pérdida de gas puede limitarse al 1–2 % (según la configuración elegida).

Tecnología
Las unidades OMEGA AIR emplean la tecnología Temperature Swing Adsorption (TSA), que aprovecha las propiedades de adsorción dependientes de la temperatura de los gases sobre adsorbentes sólidos para alcanzar el punto de rocío y los niveles de contaminantes requeridos.

Especificaciones técnicas
Presión de operación: hasta 45 bar
Temperatura de entrada: hasta 80 °C
Temperatura ambiente: 1,5 a 50 °C (verificar condiciones de aspiración del soplador)
Punto de rocío a presión: -40 °C (PRP inferior bajo petición)
Tensión, Frecuencia: 400 V, 50 Hz
Grado de protección (controlador): IP 65
Comunicación: Modbus TCP/IP, Profinet TCP/IP (otros a petición)
Requisito de filtro (entrada)*: Separador coalescente super fino
Requisito de filtro (salida)*: Filtro de polvo; 1 μm
Certificación: CE/ATEX (IECEx bajo petición)

TIPOS DE SECADOR:

• 1 = HEATED PURGE PULSE HPP (consumo de purga hasta 2%)
• 2 = HEATED PURGE HP (consumo de purga hasta 4%)
• 3 = ZERO LOSS REGENERATION X (sin consumo de purga = pérdida cero)

Aplicaciones

• Industria química | Producción de amoníaco y otros fertilizantes
• Industria petroquímica | Eliminación de azufre, hidrocracking, producción de metanol
• Industria alimentaria | Procesos de hidrogenación (p. ej. margarinas, grasas)
• Soldadura | Soldadura por hidrógeno atómico o plasma
• Producción de vidrio | Atmósferas protectoras/reductoras en mezcla con nitrógeno
• Fabricación electrónica | Producción de semiconductores, LED y pantallas
• Aeroespacial | Uso en propulsión y bancos de prueba (incl. manejo de hidrógeno líquido)
• Edificación | Aplicaciones de gas para iluminación y calefacción
• Estaciones de repostaje de hidrógeno (HRS) | Vehículos eléctricos con pila de combustible (FCEVs)

Características / especificaciones técnicas

• Presión de operación: hasta 45 bar
• Temperatura de entrada: hasta 80 °C
• Temperatura ambiente: 1,5 a 50 °C (verificar condiciones de aspiración del soplador)
• Punto de rocío a presión: -40 °C (PRP inferior bajo petición)
• Tensión, Frecuencia: 400 V, 50 Hz
• Grado de protección (controlador): IP 65
• Comunicación: Modbus TCP/IP, Profinet TCP/IP (otros a petición)
• Requisito de filtro (entrada): Separador coalescente super fino
• Requisito de filtro (salida): Filtro de polvo; 1 μm
• Certificación: CE/ATEX (IECEx bajo petición)
