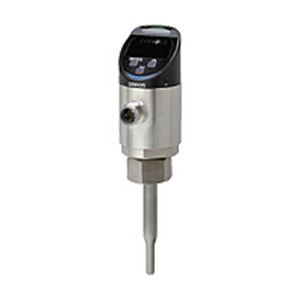

Sensor de caudal térmico E8FC series
volumétricopara líquidopara sistema de refrigeración

Sensor de caudal térmico - E8FC series - OMRON - volumétrico / para líquido / para sistema de refrigeración
Sensor de caudal térmico - E8FC series - OMRON - volumétrico / para líquido / para sistema de refrigeración
Sensor de caudal térmico - E8FC series - OMRON - volumétrico / para líquido / para sistema de refrigeración - imagen - 2
Sensor de caudal térmico - E8FC series - OMRON - volumétrico / para líquido / para sistema de refrigeración - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
térmico
Tipo
volumétrico
Aplicaciones
para líquido, para la supervisión de procesos, para sistema de refrigeración
Otras características
compacto, con salida analógica, con salida digital, inteligente, con medida de temperatura, con interfaz IO-Link

Descripción

Resumen
  • Sensores de caudal IoT que detectan signos tempranos de anomalías en agua de refrigeración, fluidos solubles y aceites no solubles mediante la medición simultánea de caudal y temperatura en la misma ubicación.


Concepto clave
  • Supervisar la combinación caudal + temperatura en un único punto para detectar la degradación del rendimiento de refrigeración antes de que aparezcan defectos o paradas imprevistas.
  • Pantalla multi-sensing que indica la causa probable combinando Caudal+Temperatura y Presión+Temperatura.


Aplicaciones — Máquina de soldadura
Problemas
  • El aumento de la temperatura del agua de refrigeración reduce la capacidad de enfriamiento de las puntas de soldadura o transformadores, provocando sobrecalentamiento, deformación, defectos de soldadura y paradas repentinas.
  • La supervisión solo del caudal no detecta la subida de temperatura.


Solución
  • La medición simultánea de caudal y temperatura permite detectar signos antes de la deformación de la punta de soldadura o paradas repentinas.


Aplicaciones — Máquina de moldeo
Problemas
  • Aun con un volumen de caudal adecuado, el aumento de la temperatura del agua reduce el rendimiento de enfriamiento, causando deformaciones, huecos u otros defectos de moldeo.
  • El control solo del caudal no detecta el aumento de temperatura.


Solución
  • Medir caudal y temperatura en la misma posición, cuantificar rangos óptimos y detectar la degradación del enfriamiento sin depender de la experiencia del operario.
  • Varios sensores con LED permiten identificar rápidamente la tubería afectada y el tipo de anomalía.


Aplicaciones — Horno de cementación
Problemas
  • Requisitos más estrictos de resistencia de las piezas exigen un rendimiento de refrigeración estable; tanto el caudal como la temperatura deben mantenerse constantes.
  • Instalar termómetros separados incrementa los costes de tuberías.


Solución
  • La monitorización simultánea de la temperatura y el caudal del agua de refrigeración mantiene el rendimiento de enfriamiento ideal, garantizando un acabado constante y mayor resistencia de las piezas.


Características principales
  • Tecnología multi-sensing: algoritmo térmico de caudal; la velocidad de flujo se calcula midiendo la velocidad de enfriamiento de un elemento calentado (Ta); el caudal se deriva del diámetro de la tubería.
  • Medición de temperatura: elemento Tb que mide directamente la temperatura del fluido.
  • Pantalla multi-sensing (patente en trámite): evalúa valores combinados; colores de pantalla configurables en 3 patrones (+ apagado).
  • Visualización de valor relativo: muestra la variación porcentual respecto al caudal ajustado (Smart Tuning para entornos y líquidos variables).
  • Visualización por unidad: conversión a unidades físicas.
  • Función de escalado: ajuste de los valores detectados a caudales de referencia.
  • LED de alta luminosidad para visibilidad en lugares oscuros y detrás de equipos.
  • Ajuste de ángulo hasta 330° y visualización invertida 180° para montaje y lectura flexibles.
  • Peak/Bottom Hold: captura datos en el momento de un error para análisis fuera de sitio.
  • Selección NPN/PNP: polaridad de salida conmutable para reducir stock de repuestos.
  • Salida analógica de dos canales: salidas simultáneas de caudal/presión y temperatura para sistemas con solo entradas analógicas.
  • Salidas de autodiagnóstico: el sensor detecta y notifica errores de conexión o fallos.
  • Configuración por lotes vía IO-Link: realizar configuraciones agrupadas desde un host para mantener ajustes consistentes en mantenimiento.
  • Soporte de visualización: recopilación de datos y monitorización remota con el software F-Scape sin necesidad de integración compleja.
  • Diseño compacto para montaje en espacios reducidos; línea ampliada de cables y adaptadores disponible (se venden por separado).
  • Estructura desmontable para limpieza e inspecciones periódicas sencillas.
  • Partes en contacto con el líquido duraderas, diseñadas para larga vida útil en entornos líquidos.


Características / especificaciones técnicas
  • Familia / serie: E8FC
  • Tipo de producto: Sensor de caudal IoT (medición simultánea de caudal y temperatura)
  • Método de medición: Algoritmo térmico de caudal (velocidad medida mediante enfriamiento del elemento Ta; caudal derivado del diámetro de la tubería)
  • Elemento de temperatura: Tb (medición directa de la temperatura del fluido)
  • Salidas: comunicación IO-Link, salidas analógicas de dos canales (caudal/presión y temperatura), salida digital seleccionable NPN/PNP
  • Pantalla: LED multi-sensing con 3 patrones de color (+ apagado), visualización de valor relativo (%), conversión de unidades
  • Funciones: Smart Tuning, Scaling (ajuste a caudal de referencia), Peak/Bottom Hold, salidas de autodiagnóstico, configuración por lotes vía IO-Link
  • Montaje: ajuste de ángulo hasta 330°, visualización invertida 180°, compacto para espacios reducidos
  • Mantenimiento: estructura desmontable y fácil de limpiar
  • Accesorios: línea ampliada de cables y adaptadores disponible (se venden por separado); se recomienda restrictor en caso de pulsación/vibración
  • Compatibilidad de visualización: software F-Scape
  • Última actualización del contenido fuente: 1 de agosto de 2022
