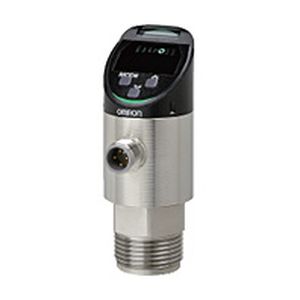

Sensor de presión relativa E8PC series

piezoeléctricode galga extensométrica4-20 mA

Resumen
El OMRON E8PC es un sensor compacto de multi-sensing que mide simultáneamente presión y temperatura en la misma posición y comunica vía IO-Link. Está diseñado para monitorizar en línea sistemas hidráulicos y dispensadores de sellante, detectando señales tempranas de anomalías y ayudando a estabilizar el proceso.

Prensa — Problemas

• El aumento de la temperatura del aceite hidráulico reduce su viscosidad.
• La reducción de la presión hidráulica provoca variaciones en la calidad del troquelado.
• El control solo de presión no detecta cambios de viscosidad inducidos por temperatura.

Prensa — Solución de OMRON

• Combine medidas de presión y temperatura para detectar señales tempranas de pérdida de presión y cambios de viscosidad.
• Cuantifique rangos óptimos de temperatura y presión en la misma posición de medida sin depender únicamente de la experiencia del personal.
• Envíe datos de estado al PLC vía IO-Link para alarmas y acciones correctivas automatizadas.

Centrado de mecanizado — Problemas

• La temperatura del aceite hidráulico aumenta con cambios de herramienta repetidos.
• El deterioro de los empaques provoca fugas de aceite hidráulico.
• La caída de presión reduce la calidad del mecanizado.
• Los sistemas hidráulicos divididos en secciones dificultan localizar rápidamente los empaques degradados.

Centrado de mecanizado — Solución de OMRON

• Use el aumento de temperatura como indicador de posibles fugas o desgaste de empaques.
• Monitoree tendencias de temperatura para correlacionar el comportamiento térmico con la degradación de empaques.
• Instale varios sensores en distintas tuberías; la pantalla LED y los datos IO-Link permiten identificar rápidamente la línea afectada.

Dispensador de sellante — Problemas

• El volumen dispensado varía a la misma presión porque la viscosidad del sellante cambia con la temperatura.
• Es necesario controlar tanto la presión como la temperatura para dispensar volúmenes consistentes.
• Puede no haber espacio para instalar dos sensores separados.

Dispensador de sellante — Solución de OMRON

• La medición simultánea de presión y temperatura permite detectar condiciones que provocan variaciones en la dosificación.
• Cuantifique rangos óptimos de presión y temperatura de dosificación sin depender de la habilidad del operario.
• Un sensor multi-sensing único ahorra espacio de instalación frente a dos sensores separados.

Características clave

• Multi-sensing: medición simultánea de presión y temperatura en el mismo punto.
• Detección de presión: elemento piezoeléctrico con superficie de cerámica dura; detección mediante variación de resistencia de la galga extensométrica.
• Detección de temperatura: elemento montado detrás del elemento piezoeléctrico para medición co-localizada.
• Pantalla multi-sensing (patente en trámite): visualiza causas de anomalías monitoreando Flow+Temperature y Pressure+Temperature; salida a PLC vía IO-Link.
• Presentación de unidades y función de scaling: convierte unidades y ajusta valores detectados a referencias de aplicación.
• Pantalla LED de alta luminosidad con patrones de color configurables (3 patrones + apagado).
• Ajuste de ángulo hasta 330° y visualización reversa 180° para montaje flexible.
• Funciones Peak/Bottom Hold, selección NPN/PNP y salidas analógicas de corriente de dos canales.
• Autodiagnóstico y configuración por lotes desde el host vía IO-Link para facilitar el mantenimiento.
• Compatible con el software de visualización F-Scape para monitorización remota sin programación compleja.
• Diseño compacto, fácil de limpiar y materiales de contacto con líquidos duraderos; opciones de cables y adaptadores disponibles (se venden por separado).

Especificaciones

• Nombre de modelo: E8PC.
• Principio de detección (presión): elemento piezoeléctrico con superficie de detección en cerámica dura.
• Detección de temperatura: elemento montado detrás del elemento piezoeléctrico para medición simultánea en la misma posición.
• Salidas: comunicación IO-Link compatible; salidas analógicas de corriente de dos canales para salidas simultáneas de magnitudes físicas.
• Pantalla LED: alta luminosidad con patrones de color configurables (3 colores + apagado).
• Selección de polaridad: NPN/PNP seleccionable por botón.
• Orientación de la pantalla: ajuste de ángulo 330°; visualización reversa 180°.
• Funciones: scaling (ajuste de referencia), Peak/Bottom Hold, autodiagnóstico, configuración por lotes desde el host vía IO-Link.
• Accesorios recomendados: adaptadores dedicados (se venden por separado); se recomienda throttle en presencia de pulsaciones/vibraciones.
• Diseño: compacto, fácil de limpiar, piezas en contacto con líquidos duraderas.
• Estado de la patente: pantalla multi-sensing con patente en trámite (solicitada en Japón en julio de 2022).
