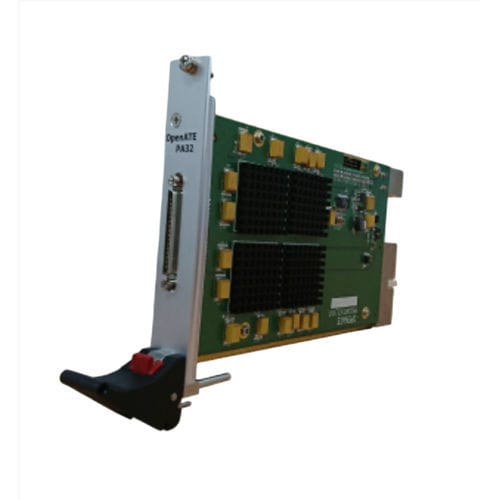

Tarjeta E/S digital PA32IX

TTL32 E/SPXI

La PA32IX representa un nuevo nivel de rendimiento y capacidades para la instrumentación digital basada en PXI. Cada tarjeta puede funcionar como un subsistema digital independiente o, si es necesario, se pueden interconectar varias tarjetas, soportando hasta 512 pines bidireccionales (16 tarjetas). La PA32IX también admite una memoria de patrones profunda al ofrecer 64 M de memoria vectorial a bordo con control estático por dirección de pin y con velocidades de prueba de hasta 50 MHz. Con la nueva memoria de captura de 64 M, el PA32IX puede capturar el registro de datos de 32 canales . Características El PA32IX soporta -0,5 ~ +3,5 VTH por canal ,VIH/VIL por canal. El PA32IX ofrece 1, 2 driver TG Edges, 1 strobe TG Edges, y soporta cuatro formatos de datos: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), que permiten crear una gran variedad de ciclos de bus y formas de onda para probar productos a nivel de placa y de caja Memoria integrada El PA32IX ofrece 64 M de memoria vectorial por canal Compatibilidad Todas las tarjetas PXI de OpenATE Interfaces cumplen la especificación PXI 2.0 (publicada en agosto de 2000) Software La PA32IX se suministra con API y Pattern Editor. Pattern Editor es una herramienta de software que edita patrones de prueba Aplicación - Captura de patrones digitales - Generación de patrones digitales - Pruebas de circuitos integrados híbridos y digitales
