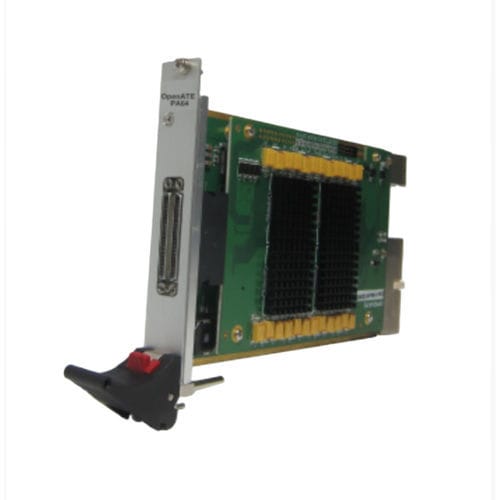

Tarjeta E/S digital PA64IX

PXIde 64 E/Sbox

La PA64IX representa un nuevo nivel de rendimiento y capacidades para la instrumentación digital basada en PXI. Cada tarjeta puede funcionar como un subsistema digital independiente o, si es necesario, se pueden interconectar varias tarjetas interconectadas, soportando hasta 1024 pines bidireccionales (16 tarjetas). La PA64IX también es compatible con la memoria de patrones profundos al ofrecer 32 M de memoria vectorial a bordo con control estático por dirección de pines y con velocidades de prueba de hasta 33 MHz. Con la nueva memoria de captura de 32 M, el PA64IX puede capturar el registro de datos de 64 canales. Características El PA64IX soporta -0,5 ~ +3,5 VTH por canal, VIH/VIL por canal. El PA64IX ofrece 1, 2 bordes TG de conductor, 1 borde TG Edges, y se admiten cuatro formatos de datos de accionamiento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que pueden proporcionar flexibilidad para crear una variedad de ciclos de bus y formas de onda para probar productos a nivel de placa y caja Compatibilidad Todas las tarjetas PXI de OpenATE Interfaces cumplen la especificación PXI 2.0 (publicada en agosto de 2000) Software El PA64 se suministra con API y Pattern Editor. El Editor de Patrones es una herramienta de software que edita los patrones de prueba. Aplicación - Captura de patrones digitales - Generación de patrones digitales - Pruebas de CI híbridas y digitales
