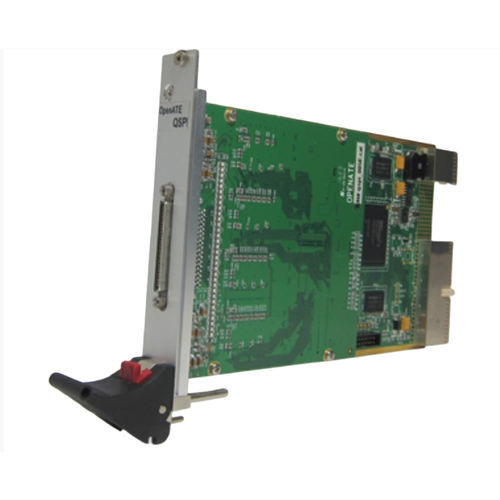

Tarjeta E/S digital QSPI

USBde 64 E/SPXI

El QSPI representa una multifunción de rendimiento y capacidades para la instrumentación digital basada en PXI. La QSPI ofrece una electrónica de pines de alto rendimiento y 4 maestros I2C y 4 contadores de 32 bits y 4 generadores de reloj en un factor de forma PXI compacto de 3U. Cada tarjeta puede funcionar como un comprobador de dispositivos I2C/SPI de cuatro sitios, y se pueden interconectar varias tarjetas para admitir hasta 64 sitios. El QSPI también soporta memoria de patrón profundo ofreciendo 32M de memoria vectorial a bordo con control dinámico de dirección por pin y con velocidades de prueba de hasta 10 MHz. Características El QSPI admite -1 ~ +10 VOH VOL VIH VIL por canal y 32 PMU por tarjeta. El QSPI ofrece 1 conjunto de temporización, 2 TG Edges de driver, 2 TG Edges de strobe y admite cuatro formatos de datos de drive. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que pueden proporcionar flexibilidad para crear una variedad de ciclos de bus y formas de onda para probar productos a nivel de placa y caja. Memoria integrada El QSPI ofrece 32 M de memoria vectorial por sitio. Tiempos de ciclo de patrón programables hasta 232 o infinitos. Hay símbolos de patrón que incluyen 0, 1, L, H, X, Z, J, Q. Compatibilidad Todas las tarjetas PXI de OpenATE Interfaces cumplen la especificación PXI 2.0 (publicada en agosto de 2000) Software La QSPI se suministra con API y Pattern Editor. Pattern Editor es una herramienta de software que edita patrones de prueba. Aplicación - Equipos de pruebas automáticas (ATE) - Pruebas funcionales digitales para consumidores - Generación de patrones digitales - Prueba de dispositivos salvos I2C
