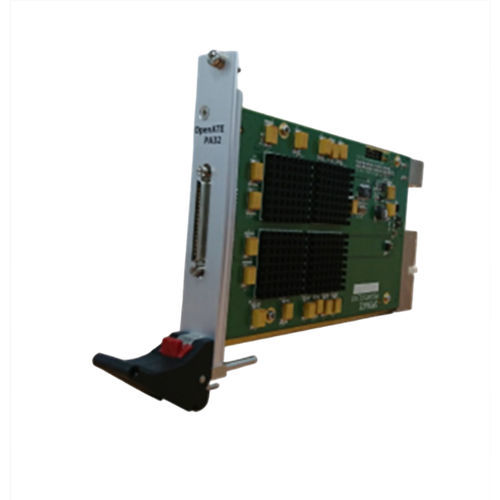

Tarjeta E/S digital PA32S

en serie32 E/SPXI

El PA32S representa un nuevo nivel de rendimiento y capacidades para la instrumentación digital basada en PXI. Basada en la arquitectura probada de la PE32, la PA32S ofrece una electrónica de patillas de alto rendimiento y un generador de temporización mejorado en un formato PXI compacto de 3U. Cada tarjeta puede funcionar como un subsistema digital independiente o, si es necesario, se pueden interconectar varias tarjetas, admitiendo hasta 512 pines bidireccionales (16 tarjetas). La PA32S también admite una memoria de patrones profunda al ofrecer 32 M de memoria vectorial a bordo con control dinámico por dirección de pin y con velocidades de prueba de hasta 33 MHz. Con la nueva memoria de captura/registro de 32 M, el PA32S puede capturar 32 canales de registro de fallos . Características El PA32S soporta -0,5V ~ +5V VIH VIL por canal VOH/VOL por dos canales ,y PMU por canal. El PA32S ofrece 16 conjuntos de temporización, 2 TG Edges de controlador, 2 TG Edges de estrobo. se admiten 2 conjuntos de formatos, que cambian sobre la marcha, y cuatro formatos de datos de accionamiento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que pueden proporcionar flexibilidad para crear una variedad de ciclos de bus y formas de onda para probar productos a nivel de placa y caja. 8 TMU de 32 bits y 100 MHz para medición de frecuencia. Motor de datos I2C/SPI para acceso a puerto serie. Quad sitios patrón puede ejecutar 32 ch patrón como 4 sitio 8 ch patrón . Con un reloj de referencia de 96 MHz, es posible generar un patrón de 2,4 MHz para un dispositivo de micrófono. Memoria integrada El PA32S ofrece 32 M de memoria vectorial por canal. Tiempos de ciclo de patrón programables hasta 232 o infinitos. Hay símbolos de patrón que incluyen 0, 1, L, H, X. Compatibilidad Todas las tarjetas PXI de OpenATE Interfaces cumplen la especificación PXI 2.0 (publicada en agosto de 2000)
