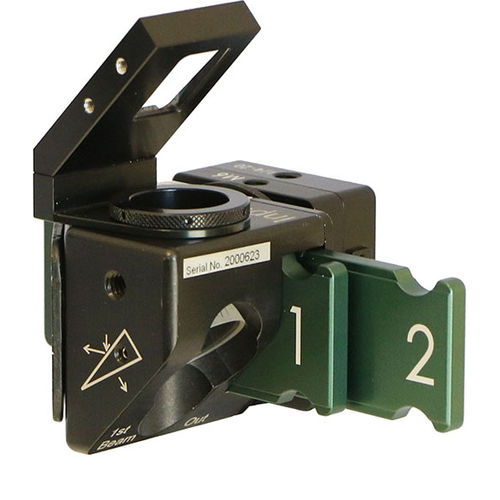

Separador de haz ópticos LBS-300s Series

Combinación de filtros de densidad neutra y sistema óptico de muestreo de doble haz Descripción El divisor de rayos LBS-300 para cámaras con montaje C, CS o Ophir permite medir los rayos láser con diámetros hasta 15 mm y potencias que van desde 10 mWatts a ~400 Watts. El muestreador de rayos está diseñado para que la polarización preferencial el efecto de selección de una sola cuña se anula y la imagen resultante del haz se corrige la polarización para restaurar la polarización componentes del rayo original. El muestreador de rayos funciona reflejando el rayo entrante de las superficies frontales de un par de se calza a través de 90 grados en la cámara. Aproximadamente el 99% del rayo se transmite a través del muestreador de rayos con el 0,01% ...que se transmite a la cámara. Se proporciona un conjunto de filtros ND ajustables para hacer los últimos ajustes de intensidad del rayo antes de que llegue al cámara de imágenes. Si se necesita una atenuación adicional, se puede montar una cuña externa en el puerto de entrada, sin embargo esta 3ª cuña causan la selectividad de la polarización cuando el rayo se polariza significativamente diferente en los planos S y P. Un hilo de 1.035-40 se proporciona detrás cada cuña a lo largo del eje del rayo de salida que puede ser usado para montar directamente los accesorios con tubos de lentes de 1", tales como vertederos de rayos o incluso sensores de energía y potencia a los LBS-300. Especificación Interfaz: Montaje C Longitudes de onda recomendadas: LBS-300s-UV: 266 - 355nm, LBS-300s-VIS: 400-700nm, LBS-300s-NIR: 1064 nm , LBS-300s-BB: 190 - 1550nm Umbral de daño: LBS-300s-UV: 100 W/cm2 CW o 20 mJ/cm2 (10ns pulso) LBS-300s-VIS: 50 W/cm2 CW o 1 J/cm2 (10ns pulso) . LBS-300s-NIR: 50 W/cm2 CW o 1 J/cm2 (10ns de pulso)... LBS-300s-BB: Ver hoja de datos
