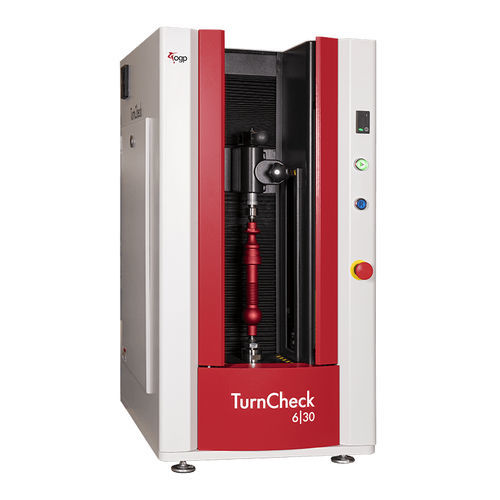

Aparato de medición de dimensiones TurnCheck™ Series-6

ópticopara árbol

Los sistemas TurnCheck™ Serie-6 son instrumentos de medición óptica de precisión de ejes diseñados para entornos de taller. Resistente y fiable, TurnCheck admite piezas de hasta 300 mm de longitud. Los sistemas TurnCheck Series-6 incluyen: Sistema óptico completamente telecéntrico y de gran campo de visión Capacidad para medir diámetros de hasta 60 mm y longitudes de hasta 300 mm Mediciones rápidas y sencillas de todas las dimensiones críticas de las piezas torneadas, desde longitudes y diámetros sencillos hasta el ajuste y la forma de los perfiles avanzados Ajuste motorizado del ángulo de la hélice de ±12,5° opcional para medir correctamente la forma de la rosca El software del sistema TurnCheck ofrece una avanzada tecnología de análisis de imágenes para una medición óptica de alta velocidad. La extracción automática de características encuentra y mide inmediatamente todas las características de la pieza en una sola exploración. TurnCheck ofrece una medición rápida y precisa de piezas conocidas y desconocidas sin necesidad de programación o de un modelo CAD. TurnCheck ofrece GD&T integral y mejor ajuste, y puede emitir todos los datos de puntos para el análisis externo o la ingeniería inversa. El conjunto de contrapunto móvil se ha diseñado para que pueda manejarse fácilmente con una sola mano para la alineación mecánica de precisión de la pieza. Los kits de portapiezas opcionales que se ajustan al husillo permiten acomodar las piezas de trabajo que no tienen centros.
