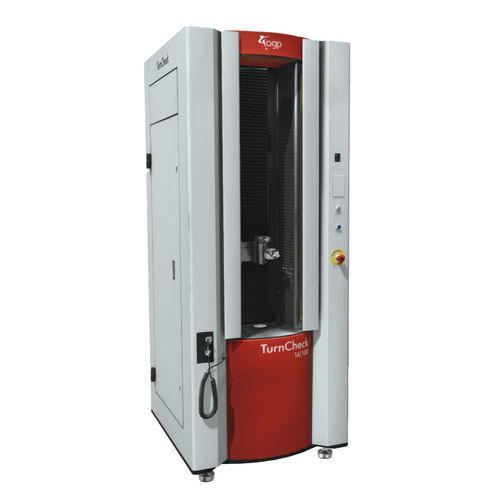

Máquina de medición de diámetro TurnCheck™ Series-14

de posiciónde longitudde cilindricidad

Los sistemas TurnCheck™ Serie 14 ofrecen una forma rápida y sencilla de medir ejes, cilindros y otras piezas torneadas, rectificadas o extruidas. Solo tiene que colocar la pieza y pulsar GO. Los sistemas TurnCheck Serie-14 son instrumentos de medición óptica de precisión diseñados para entornos de taller. Los sistemas TurnCheck son robustos y fiables, y admiten piezas de hasta 175 mm de diámetro por 1000 mm de longitud. TurnCheck escanea y mide una pieza en segundos gracias a su sistema óptico telecéntrico de gran campo de visión. Con un campo de visión de 135 mm de ancho y un alcance vertical de 1.000 mm, los sistemas TurnCheck de la serie 14 pueden manejar casi cualquier pieza torneada o rectificada. El software TurnCheck permite medir fácilmente diámetros, longitudes, distancias, ángulos, radios, forma, posición, cilindricidad y excentricidad, y puede generar datos puntuales para su análisis externo. El conjunto de contrapunto móvil se ha diseñado para que se pueda manejar fácilmente con una sola mano para lograr una alineación mecánica de precisión de la pieza de trabajo. Los kits de sujeción de la pieza opcionales que se ajustan al husillo permiten acomodar las piezas de trabajo que no tienen centros. El soporte de granito para la base giratoria proporciona una base rígida y aísla las vibraciones.
