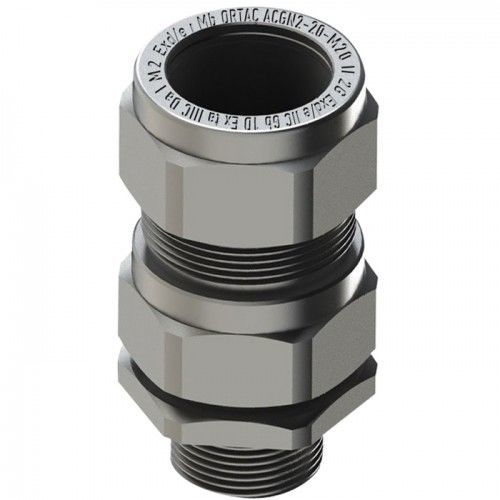

Prensaestopas de aluminio Colima seriesde latónde latón niqueladode acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de aluminio, de latón, de latón niquelado, de acero inoxidable, de caucho de nitrilo butadieno (NBR)
- Tipo de protección
- blindado, IP68, IP66, antideflagrante, para zona peligrosa
- Otras características
- NPT, métrico, para cable armado, con roscado PG
- Diámetro del cable
Máx.: 4 mm
(0,16 in)Mín.: 0,8 mm
(0,03 in)- Diámetro de roscado
Máx.: 130 mm
(5,12 in)Mín.: 16 mm
(0,63 in)- Rango de sujeción
Máx.: 100 mm
(3,9 in)Mín.: 6,1 mm
(0,2 in)- Temperatura de servicio
Máx.: 180 °C
(356 °F)Mín.: -60 °C
(-76 °F)
Descripción
Producto
Prensaestopas serie Colima para cable blindado, antideflagrante (ACG), variante de compresión simple.
Información clave del producto
Tipo: ACG (prensaestopas para cable blindado)
Código de protección: II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
Certificado: IEP 14 ATEX 0215U
Materiales: Latón MS58 con o sin niquelado, Acero inoxidable AISI303 / 316L, Aluminio
Normas: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
Clase de protección: IP66 / IP68
Temperatura (según material de sellado): -30 °C a +120 °C (NBR); -40 °C a +100 °C (NEOPRENO); -60 °C a +180 °C (SILICONA); -30 °C a +100 °C (TPE/V)
Área de aplicación: ZONA1, ZONA2, ZONA21, ZONA22; Grupos de gas IIA, IIB, IIC
Tipo de cable: SWA (Single wire armour), STA y otros cables opcionales
Datos técnicos (tabla de tamaños)
Tamaño producto - Código producto - Rosca estándar - AG NPT - AG - A Max - B Min / Max - Ø d (Armadura) Min / Max - GL min. mm - Llave mm
16 - ACGXX/16/X - M16x1,5 - 1/2" - PG9 - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Llave 24
20ss - ACGXX/20ss/X - M20ssx1,5 - 1/2" - PG11ss - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Llave 24
20s - ACGXX/20s/X - M20sx1,5 - 1/2" - PG11s - A Max 11,6 - B Min 9,5 / Max 15,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Llave 24
20 - ACGXX/20/X - M20x1,5 - 1/2" - PG13,5 - A Max 13,9 - B Min 12,5 / Max 20,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Llave 30
25s - ACGXX/25s/X - M25sx1,5 - 3/4" - PG21s - A Max 19,9 - B Min 14 / Max 22 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Llave 38
25 - ACGXX/25/X - M25x1,5 - 3/4" - PG21 - A Max 19,9 - B Min 18,2 / Max 26,2 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Llave 38
32 - ACGXX/32/X - M32x1,5 - 1" - PG29 - A Max 26,2 - B Min 23,7 / Max 33,9 - Ø d Min 1,6 / Max 2 - GL min. 15 - Llave 45
40 - ACGXX/40/X - M40x1,5 - 11/4" - PG36s - A Max 33,9 - B Min 27,9 / Max 40,4 - Ø d Min 1,6 / Max 2 - GL min. 15 - Llave 55
50s - ACGXX/50s/X - M50sx1,5 - 11/2" - PG36 - A Max 38,1 - B Min 35,2 / Max 46,7 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 60
50 - ACGXX/50/X - M50x1,5 - 2" - PG42 - A Max 44 - B Min 40,4 / Max 53,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 70
63s - ACGXX/63s/X - M63sx1,5 - 2" - PG48 - A Max 49,9 - B Min 45,6 / Max 59,4 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 75
63 - ACGXX/63/X - M63x1,5 - 21/2" - PG - A Max 55,9 - B Min 54,6 / Max 65,9 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 80
75s - ACGXX/75s/X - M75sx1,5 - 21/2" - PG - A Max 61,9 - B Min 59 / Max 72,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 90
75 - ACGXX/75/X - M75x1,5 - 3" - PG - A Max 67,9 - B Min 66,7 / Max 78,5 - Ø d Min 2,5 / Max 3 - GL min. 15 - Llave 100
90 - ACGXX/90/X - M90x2,0 - 3" - PG - A Max 79,9 - B Min 76,2 / Max 90,4 - Ø d Min 3 / Max 3,5 - GL min. 15 - Llave 115
100 - ACGXX/100/X - M100x2,0 - - - A Max 90 - B Min 86,1 / Max 101,5 - Ø d Min 3,15 / Max 4 - GL min. 15 - Llave 123
115 - ACGXX/115/X - M115x2,0 - - - A Max 97,9 - B Min 101,5 / Max 110,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Llave 133
130 - ACGXX/130/X - M130x2,0 - - - A Max 114,9 - B Min 114,2 / Max 123,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Llave 146
Características / especificaciones técnicas
Prensaestopas serie Colima para cable blindado, antideflagrante (ACG), variante de compresión simple.
Información clave del producto
Tipo: ACG (prensaestopas para cable blindado)
Código de protección: II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
Certificado: IEP 14 ATEX 0215U
Materiales: Latón MS58 con o sin niquelado, Acero inoxidable AISI303 / 316L, Aluminio
Normas: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
Clase de protección: IP66 / IP68
Temperatura (según material de sellado): -30 °C a +120 °C (NBR); -40 °C a +100 °C (NEOPRENO); -60 °C a +180 °C (SILICONA); -30 °C a +100 °C (TPE/V)
Área de aplicación: ZONA1, ZONA2, ZONA21, ZONA22; Grupos de gas IIA, IIB, IIC
Tipo de cable: SWA (Single wire armour), STA y otros cables opcionales
Datos técnicos (tabla de tamaños)
Tamaño producto - Código producto - Rosca estándar - AG NPT - AG - A Max - B Min / Max - Ø d (Armadura) Min / Max - GL min. mm - Llave mm
16 - ACGXX/16/X - M16x1,5 - 1/2" - PG9 - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Llave 24
20ss - ACGXX/20ss/X - M20ssx1,5 - 1/2" - PG11ss - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Llave 24
20s - ACGXX/20s/X - M20sx1,5 - 1/2" - PG11s - A Max 11,6 - B Min 9,5 / Max 15,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Llave 24
20 - ACGXX/20/X - M20x1,5 - 1/2" - PG13,5 - A Max 13,9 - B Min 12,5 / Max 20,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Llave 30
25s - ACGXX/25s/X - M25sx1,5 - 3/4" - PG21s - A Max 19,9 - B Min 14 / Max 22 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Llave 38
25 - ACGXX/25/X - M25x1,5 - 3/4" - PG21 - A Max 19,9 - B Min 18,2 / Max 26,2 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Llave 38
32 - ACGXX/32/X - M32x1,5 - 1" - PG29 - A Max 26,2 - B Min 23,7 / Max 33,9 - Ø d Min 1,6 / Max 2 - GL min. 15 - Llave 45
40 - ACGXX/40/X - M40x1,5 - 11/4" - PG36s - A Max 33,9 - B Min 27,9 / Max 40,4 - Ø d Min 1,6 / Max 2 - GL min. 15 - Llave 55
50s - ACGXX/50s/X - M50sx1,5 - 11/2" - PG36 - A Max 38,1 - B Min 35,2 / Max 46,7 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 60
50 - ACGXX/50/X - M50x1,5 - 2" - PG42 - A Max 44 - B Min 40,4 / Max 53,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 70
63s - ACGXX/63s/X - M63sx1,5 - 2" - PG48 - A Max 49,9 - B Min 45,6 / Max 59,4 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 75
63 - ACGXX/63/X - M63x1,5 - 21/2" - PG - A Max 55,9 - B Min 54,6 / Max 65,9 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 80
75s - ACGXX/75s/X - M75sx1,5 - 21/2" - PG - A Max 61,9 - B Min 59 / Max 72,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Llave 90
75 - ACGXX/75/X - M75x1,5 - 3" - PG - A Max 67,9 - B Min 66,7 / Max 78,5 - Ø d Min 2,5 / Max 3 - GL min. 15 - Llave 100
90 - ACGXX/90/X - M90x2,0 - 3" - PG - A Max 79,9 - B Min 76,2 / Max 90,4 - Ø d Min 3 / Max 3,5 - GL min. 15 - Llave 115
100 - ACGXX/100/X - M100x2,0 - - - A Max 90 - B Min 86,1 / Max 101,5 - Ø d Min 3,15 / Max 4 - GL min. 15 - Llave 123
115 - ACGXX/115/X - M115x2,0 - - - A Max 97,9 - B Min 101,5 / Max 110,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Llave 133
130 - ACGXX/130/X - M130x2,0 - - - A Max 114,9 - B Min 114,2 / Max 123,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Llave 146
Características / especificaciones técnicas
- Serie: Colima (ACG) prensaestopas blindadas antideflagrantes
- Código de protección: II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
- Certificaciones: IEP 14 ATEX 0215U (certificado ATEX disponible)
- Materiales: Latón MS58 (niquelado opcional), Acero inoxidable AISI303 / 316L, Aluminio
- Cumplimiento de normas: EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
- Grado de protección: IP66 / IP68
- Rangos de temperatura según material de sellado: NBR, Neopreno, Silicona, TPE/V (rangos detallados arriba)
- Zonas de aplicación: Zona 1 / Zona 2 / Zona 21 / Zona 22; Grupos de gas IIA, IIB, IIC
- Compatibilidad de cable: SWA (single wire armour), STA y otros tipos opcionales
- Tamaños y códigos disponibles: ver la tabla de datos técnicos completa arriba (tamaños de 16 a 130 con códigos y dimensiones correspondientes)
