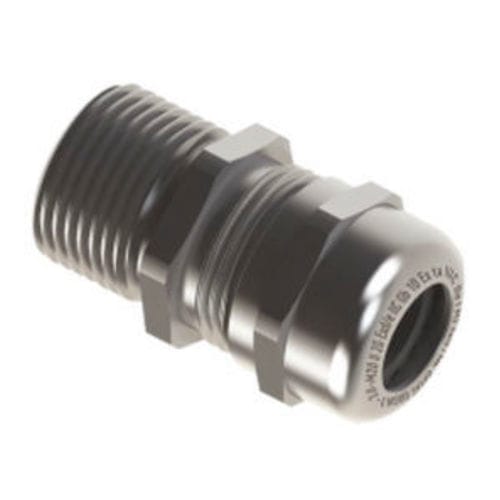

Prensaestopas de latón UAGT seriesde latón niqueladode aluminiode acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de latón niquelado, de latón, de acero inoxidable, de aluminio
- Tipo de protección
- antideflagrante, con blindaje CEM, IP68, blindado
- Otras características
- métrico, para cable armado, de rosca
- Diámetro del cable
Máx.: 63 mm
(2,48 in)Mín.: 4 mm
(0,16 in)- Diámetro de roscado
Máx.: 80 mm
(3,15 in)Mín.: 16 mm
(0,63 in)- Rango de sujeción
Máx.: 63 mm
(2,5 in)Mín.: 4 mm
(0,2 in)- Temperatura de servicio
Máx.: 180 °C
(356 °F)Mín.: -60 °C
(-76 °F)
Descripción
Producto
Tipo: Prensaestopa EMC apantallada UAGT adecuada para cables blindados
Código de protección: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Certificado: IEP 14 ATEX 0217X
Materiales: Latón MS58 (opcionalmente niquelado), acero inoxidable AISI303 / AISI316L, aluminio
Cono de puesta a tierra: Latón MS58 (opcionalmente niquelado)
Anillo de bloqueo: Acero inoxidable AISI303 / AISI316L
Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Grado de protección: IP68
Rangos de temperatura (según material de sello): NBR: -30 °C a +120 °C; Neopreno: -40 °C a +100 °C; Silicona: -60 °C a +180 °C; TPE/V: -30 °C a +100 °C
Área de aplicación: ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gas IIA, IIB, IIC
Compatibilidad de cable: Líneas apantalladas y cables apantallados; apto para cables blindados
Datos técnicos (variantes exd) — filas clave de tamaños
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Rango de apriete mm: 4-8 — Llave B: 18 — Llave C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Rango de apriete mm: 6-12 — Llave B: 22 — Llave C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Rango de apriete mm: 10-14 — Llave B: 27 — Llave C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Rango de apriete mm: 13-18 — Llave B: 30 — Llave C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Rango de apriete mm: 13-18 — Llave B: 34 — Llave C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Rango de apriete mm: 18-25 — Llave B: 40 — Llave C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Rango de apriete mm: 18-25 — Llave B: 43 — Llave C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Rango de apriete mm: 22-32 — Llave B: 50 — Llave C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Rango de apriete mm: 22-32 — Llave B: 55 — Llave C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Rango de apriete mm: 30-38 — Llave B: 60 — Llave C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Rango de apriete mm: 33-44 — Llave B: 70 — Llave C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Rango de apriete mm: 45-50 — Llave B: 70 — Llave C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Rango de apriete mm: 50-63 — Llave B: 90 — Llave C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Rango de apriete mm: 45-55 — Llave B: 85 — Llave C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Rango de apriete mm: 50-63 — Llave B: 90 — Llave C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Rango de apriete mm: 50-63 — Llave B: 90 — Llave C: 90
Datos técnicos (variantes exe) — filas de ejemplo
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Rango de apriete mm: 4-8 — Llave B: 18 — Llave C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Rango de apriete mm: 6-12 — Llave B: 22 — Llave C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Rango de apriete mm: 10-14 — Llave B: 27 — Llave C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Rango de apriete mm: 13-18 — Llave B: 30 — Llave C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Rango de apriete mm: 13-18 — Llave B: 34 — Llave C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Rango de apriete mm: 18-25 — Llave B: 40 — Llave C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Rango de apriete mm: 18-25 — Llave B: 43 — Llave C: 40
Información adicional
Familia de producto: Ex-proof EMC Type Cable Glands - UAGT Series
Características técnicas / especificaciones
Tipo: Prensaestopa EMC apantallada UAGT adecuada para cables blindados
Código de protección: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Certificado: IEP 14 ATEX 0217X
Materiales: Latón MS58 (opcionalmente niquelado), acero inoxidable AISI303 / AISI316L, aluminio
Cono de puesta a tierra: Latón MS58 (opcionalmente niquelado)
Anillo de bloqueo: Acero inoxidable AISI303 / AISI316L
Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Grado de protección: IP68
Rangos de temperatura (según material de sello): NBR: -30 °C a +120 °C; Neopreno: -40 °C a +100 °C; Silicona: -60 °C a +180 °C; TPE/V: -30 °C a +100 °C
Área de aplicación: ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gas IIA, IIB, IIC
Compatibilidad de cable: Líneas apantalladas y cables apantallados; apto para cables blindados
Datos técnicos (variantes exd) — filas clave de tamaños
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Rango de apriete mm: 4-8 — Llave B: 18 — Llave C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Rango de apriete mm: 6-12 — Llave B: 22 — Llave C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Rango de apriete mm: 10-14 — Llave B: 27 — Llave C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Rango de apriete mm: 13-18 — Llave B: 30 — Llave C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Rango de apriete mm: 13-18 — Llave B: 34 — Llave C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Rango de apriete mm: 18-25 — Llave B: 40 — Llave C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Rango de apriete mm: 18-25 — Llave B: 43 — Llave C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Rango de apriete mm: 22-32 — Llave B: 50 — Llave C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Rango de apriete mm: 22-32 — Llave B: 55 — Llave C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Rango de apriete mm: 30-38 — Llave B: 60 — Llave C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Rango de apriete mm: 33-44 — Llave B: 70 — Llave C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Rango de apriete mm: 45-50 — Llave B: 70 — Llave C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Rango de apriete mm: 50-63 — Llave B: 90 — Llave C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Rango de apriete mm: 45-55 — Llave B: 85 — Llave C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Rango de apriete mm: 50-63 — Llave B: 90 — Llave C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Rango de apriete mm: 50-63 — Llave B: 90 — Llave C: 90
Datos técnicos (variantes exe) — filas de ejemplo
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Rango de apriete mm: 4-8 — Llave B: 18 — Llave C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Rango de apriete mm: 6-12 — Llave B: 22 — Llave C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Rango de apriete mm: 10-14 — Llave B: 27 — Llave C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Rango de apriete mm: 13-18 — Llave B: 30 — Llave C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Rango de apriete mm: 13-18 — Llave B: 34 — Llave C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Rango de apriete mm: 18-25 — Llave B: 40 — Llave C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Rango de apriete mm: 18-25 — Llave B: 43 — Llave C: 40
Información adicional
Familia de producto: Ex-proof EMC Type Cable Glands - UAGT Series
Características técnicas / especificaciones
- Serie / Modelo: UAGT Series
- Tipo: Prensaestopa EMC apantallada apta para cables blindados
- Certificados: IEP 14 ATEX 0217X (certificado ATEX disponible)
- Materiales: Latón MS58 (opcionalmente niquelado), acero inoxidable AISI303 / AISI316L, aluminio
- Cono de puesta a tierra: Latón MS58 (opcionalmente niquelado)
- Anillo de bloqueo: Acero inoxidable AISI303 / AISI316L
- Conformidad con normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
- Grado de protección: IP68
- Rangos de temperatura según material de sellado: NBR -30 °C a +120 °C; Neopreno -40 °C a +100 °C; Silicona -60 °C a +180 °C; TPE/V -30 °C a +100 °C
- Zonas / Grupos de gas: Apto para ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gas IIA, IIB, IIC
- Compatibilidad de cable: Líneas y cables apantallados; amplios rangos de apriete según tamaño (ejemplos: 4-8 mm hasta 50-63 mm)
- Tamaños disponibles: Varias tallas desde M16 hasta roscas métricas grandes (ejemplos: M16, M20, M25, M32, M40, M50, M63, M72, M75, M80)
