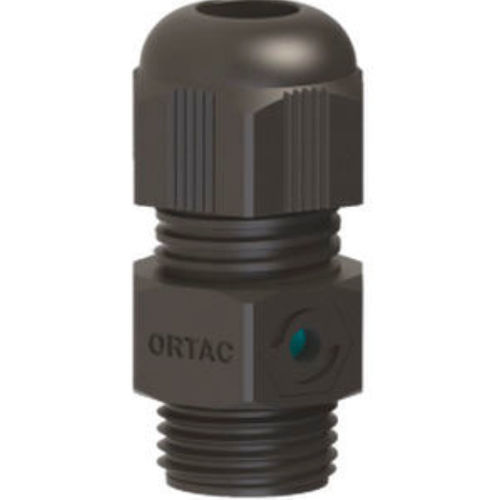

Rejilla de ventilación de plástico OMVGL01

de exterior

Nombre del producto
Prensaestopas de ventilación – Plástico (serie OMV/OPV) de Ortac

Materiales

• Tuerca de tapa: Poliamida PA6 V2
• Anillo de sellado: TPV
• Cuerpo del prensaestopas: Poliamida PA6 V2
• Junta tórica: NBR / EPDM
• Elemento de ventilación: Copolímero acrílico sobre soporte de nylon (hidrofóbico - oleofóbico)

Protección y temperatura
Clase de protección: IP68
Rango de temperatura: -20 °C a +100 °C (estándar) / -40 °C a +150 °C (extendido)

Conexión y normas
Rosca de conexión: Métrica (EN 60423) y PG (DIN 40430)

Ventajas

• Equilibra la presión interna y externa de las cajas
• Previene la corrosión y la condensación de agua en el interior
• Puede utilizarse como prensaestopas y elemento de ventilación
• Prolonga la vida útil del producto protegiendo los componentes internos
• Alto caudal de aire
• Protección antivibraciones
• Resistencia UV disponible bajo petición
• Fácil de montar
• Libre de halógenos
• Alta resistencia mecánica y química

Aplicaciones

• Carcasas industriales y electrónicas
• Equipos eólicos y solares
• Industria de la iluminación
• Automoción y automatización
• Equipo ferroviario

Variantes / Datos técnicos típicos (filas seleccionadas)
M 12 x 1,5 : OMVGL01 (Gris claro), OMVGB01 (Negro) — H: 29 mm; GL: 8 mm; Llave: 19 mm; Rango de apriete: 4-6,5 mm; Diámetro de taladro: 12,30 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
M 16 x 1,5 : OMVGL02 (Gris claro), OMVGB02 (Negro) — H: 33 mm; GL: 8 mm; Llave: 19 mm; Rango de apriete: 4-8 mm; Diámetro de taladro: 16,3 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
M 16 x 1,5 : OMVGL03 (Gris claro), OMVGB03 (Negro) — H: 34 mm; GL: 10 mm; Llave: 22 mm; Rango de apriete: 5-10 mm; Diámetro de taladro: 16,3 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS (Gris claro/Negro) — H: 40,5 mm; GL: 10 mm; Llave: 24 mm; Rango de apriete: 4-9 mm; Diámetro de taladro: 20,3 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
PG7 : OPVGL01 (Gris claro), OPVGB01 (Negro) — H: 29 mm; GL: 8 mm; Llave: 19 mm; Rango de apriete: 4-8 mm; Diámetro de taladro: 13 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H: 33 mm; GL: 8 mm; Llave: 19 mm; Rango de apriete: 4-8 mm; Diámetro de taladro: 15,5 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H: 34 mm; GL: 10 mm; Llave: 22 mm; Rango de apriete: 5-10 mm; Diámetro de taladro: 19 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS y OPVGL04 / OPVGB04 — H: 34 mm; GL: 10 mm; Llave: 24 mm; Rango de apriete: 4-9 mm o 6-12 mm; Diámetro de taladro: 21 mm; Caudal medio de aire: 70 I/H; Intrusión de agua: 0,1 bar

Especificaciones técnicas

• Denominación: Prensaestopas de ventilación – Plástico
• Marca: Ortac
• Materiales: Poliamida PA6 V2 (tuerca, cuerpo), TPV (anillo de sellado), NBR/EPDM (junta tórica), Copolímero acrílico sobre nylon (vent)
• Roscas de conexión: Métrica (EN 60423) y PG (DIN 40430)
• Clase de protección: IP68
• Rango de temperatura: -20 °C a +100 °C (estándar); -40 °C a +150 °C (extendido)
• Rangos de apriete y diámetros de taladro varían según el tamaño de rosca (ver filas de variantes)
• Caudal de aire medio: alto (valores de ejemplo listados por variante)
• Resistencia a la intrusión de agua: 0,1 bar (típico)
• Características: protección antivibraciones, resistencia UV bajo petición, libre de halógenos, montaje sencillo, alta resistencia química
