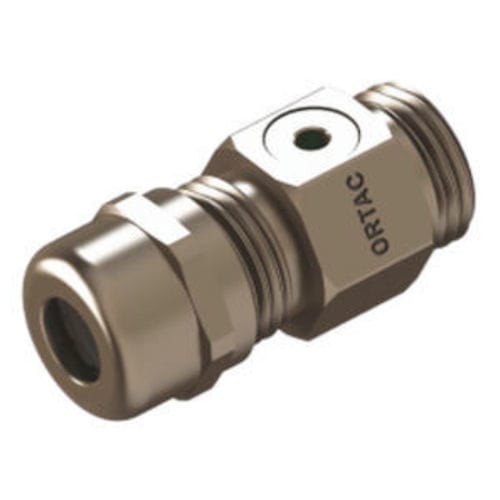

Prensaestopas aireador OMBVG01

de poliamidade latónde latón niquelado

Nombre del producto
Prensaestopas de ventilación – Latón / Acero inoxidable (AISI 303/316L) con elemento de ventilación hidrofóbico y protección IP68.

Materiales y componentes
Tuerca: latón niquelado o acero inoxidable (AISI 303/316L)
Aro de sellado: TPV
Cuerpo del prensaestopas: latón niquelado o acero inoxidable (AISI 303/316L)
Sujeción de cable: poliamida PA6 V2
Junta tórica: NBR / EPDM
Parte de ventilación: copolímero acrílico sobre soporte de nylon (hidrofóbico - oleofóbico)
Rosca de conexión: métrica (EN 60423) y PG (DIN 40430)
Clase de protección: IP68
Rango de temperatura: -20 °C a +100 °C y -30 °C a +150 °C (variantes)

Ventajas

• Equilibra la presión interna y externa para evitar deformaciones de la caja
• Evita la condensación y reduce el riesgo de corrosión en el interior de los recintos
• Combina la función de prensaestopas con ventilación
• Alarga la vida útil de los componentes electrónicos manteniendo el clima interno
• Altos caudales de aire manteniendo resistencia a la entrada de agua
• Protección contra vibraciones
• Fácil y rápida instalación in situ
• Alta sujeción de cables y resistencia química
• Disponible en múltiples tamaños y rangos de apriete

Aplicaciones

• Recintos industriales y electrónicos
• Equipos para energías eólica y solar
• Iluminación, industria alimentaria y bebidas
• Sistemas automotrices y de automatización
• Equipo ferroviario

Tabla técnica (prensaestopas de ventilación métrica / PG)
Encabezado: Rosca AG; Código Latón; Código Acero inoxidable; H (mm); GL (mm); Llave (mm); Rango de apriete (mm); Diámetro de agujero (mm); Caudal medio l/h; Entrada de agua (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

Especificaciones técnicas

• Materiales: tuerca y cuerpo en latón niquelado o acero inoxidable (AISI 303/316L)
• Aro de sellado: TPV
• Sujeción de cable: poliamida PA6 V2
• Junta tórica: NBR o EPDM
• Elemento de ventilación: copolímero acrílico sobre soporte de nylon (hidrofóbico - oleofóbico)
• Normas de rosca: métrica (EN 60423) y PG (DIN 40430)
• Protección contra la entrada: IP68
• Rangos de temperatura de funcionamiento: -20 °C a +100 °C y -30 °C a +150 °C según variante
• Los rangos de apriete y el caudal varían según el modelo
• Valores de entrada de agua: aprox. 0,1 bar (dependiendo del modelo)
