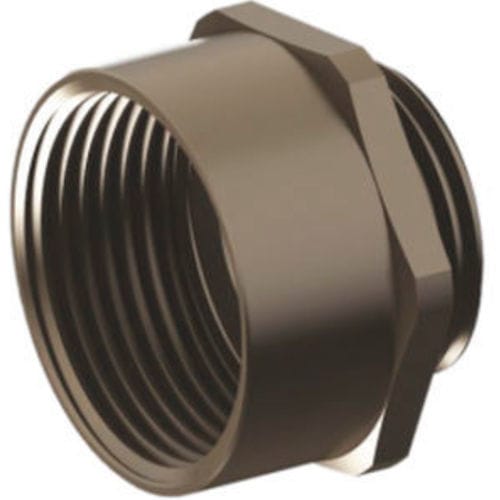

Prensaestopas de latón niquelado M12EM16

de caucho de nitrilo butadieno (NBR)IP68métrico

Descripción
Adaptadores/ensanchadores de rosca en latón niquelado con junta tórica NBR. Diseñados para permitir la instalación de prensaestopas con roscas de conexión más grandes que los orificios roscados existentes. Compatibles con normas Métrica (EN60423) y PG (DIN 40430). Clase de protección IP68.

Datos técnicos
De métrica a métrica

• M 12 x 1,5 → Código M12EM16 → IG M 16 x 1,5 → GL 6 mm → Llave 18 mm
• M 16 x 1,5 → Código M16EM20 → IG M 20 x 1,5 → GL 6 mm → Llave 22 mm
• M 20 x 1,5 → Código M20EM25 → IG M 25 x 1,5 → GL 6 mm → Llave 27 mm
• M 25 x 1,5 → Código M25EM32 → IG M 32 x 1,5 → GL 7 mm → Llave 34 mm
• M 32 x 1,5 → Código M32EM40 → IG M 40 x 1,5 → GL 8 mm → Llave 45 mm
• M 32 x 1,5 → Código M32EM50 → IG M 50 x 1,5 → GL 8 mm → Llave 55 mm
• M 40 x 1,5 → Código M40EM50 → IG M 50 x 1,5 → GL 8 mm → Llave 55 mm
• M 50 x 1,5 → Código M50EM63 → IG M 63 x 1,5 → GL 10 mm → Llave 70 mm
• M 63 x 1,5 → Código M63EM75 → IG M 75 x 1,5 → GL 15 mm → Llave 80 mm

De PG a PG

• PG 7 → Código P7EP9 → IG PG 9 → GL 6 mm → Llave 18 mm
• PG 9 → Código P9EP11 → IG PG 11 → GL 6 mm → Llave 21 mm
• PG 11 → Código P11EP13,5 → IG PG 13,5 → GL 6 mm → Llave 23 mm
• PG 13,5 → Código P13,5EP16 → IG PG 16 → GL 6 mm → Llave 25 mm
• PG 16 → Código P16EP21 → IG PG 21 → GL 7 mm → Llave 32 mm
• PG 21 → Código P21EP29 → IG PG 29 → GL 7 mm → Llave 42 mm
• PG 29 → Código P29EP36 → IG PG 36 → GL 8 mm → Llave 50 mm
• PG 36 → Código P36EP42 → IG PG 42 → GL 9 mm → Llave 60 mm
• PG 42 → Código P42EP48 → IG PG 48 → GL 10 mm → Llave 65 mm

Especificaciones

• Material (ensanchador): latón niquelado
• Material junta: NBR
• Normas de rosca: Métrica (EN60423) y PG (DIN 40430)
• Clase de protección: IP68
• Función: Permite usar prensaestopas con roscas de conexión mayores que los orificios roscados existentes
• Conversiones disponibles: ver las listas de datos técnicos (rangos M12 → M75 y PG7 → PG48)
