Contratuerca de metal OMBL 01
hexagonalroscadapara racor

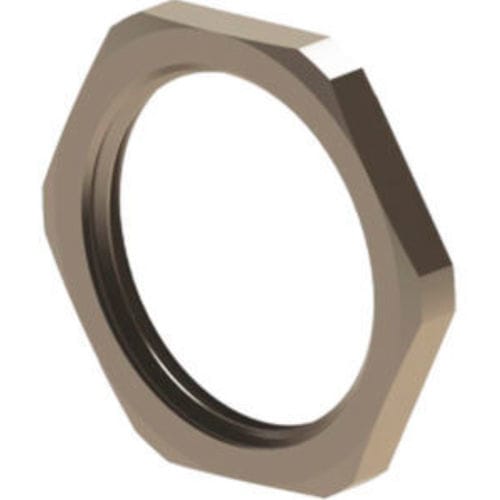

Contratuerca de metal - OMBL 01 - ORTAC - hexagonal / roscada / para racor
Contratuerca de metal - OMBL 01 - ORTAC - hexagonal / roscada / para racor
Contratuerca de metal - OMBL 01 - ORTAC - hexagonal / roscada / para racor - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Tipo
hexagonal
Material
de metal
Otras características
roscada, métrica, para racor
Diámetro nominal

Mín.: 12 mm
(0,47 in)

Máx.: 90 mm
(3,54 in)

Altura

Mín.: 2,8 mm
(0,11 in)

Máx.: 10 mm
(0,394 in)

Anchura

Mín.: 15 mm
(0,59 in)

Máx.: 100 mm
(3,94 in)

Descripción

Descripción
Tuerca de seguridad hexagonal en latón niquelado diseñada para apretar prensaestopas. Compatible con roscas métricas (EN60423) y PG (DIN 40430). Disponible en varias dimensiones con alturas (H) y tamaños de llave especificados para instalaciones de cableado industrial.

Datos técnicos (tabla rosca métrica)
  • M12 x 1,5 | Código: OMBL 01 | H: 2,8 mm | Llave: 15 mm
  • M16 x 1,5 | Código: OMBL 02 | H: 3,0 mm | Llave: 19 mm
  • M20 x 1,5 | Código: OMBL 03 | H: 3,5 mm | Llave: 24 mm
  • M25 x 1,5 | Código: OMBL 04 | H: 3,5 mm | Llave: 30 mm
  • M32 x 1,5 | Código: OMBL 05 | H: 4,0 mm | Llave: 36 mm
  • M40 x 1,5 | Código: OMBL 06 | H: 4,0 mm | Llave: 45 mm
  • M50 x 1,5 | Código: OMBL 07 | H: 5,0 mm | Llave: 55 mm
  • M63 x 1,5 | Código: OMBL 08 | H: 5,0 mm | Llave: 68 mm
  • M70 x 2,0 | Código: OMBL 09 - 70 | H: 7,0 mm | Llave: 80 mm
  • M72 x 1,5 | Código: OMBL 09 - 72 | H: 7,0 mm | Llave: 85 mm
  • M72 x 2,0 | Código: OMBL 09 - 72 -2 | H: 7,0 mm | Llave: 85 mm
  • M75 x 1,5 | Código: OMBL 09 | H: 7,0 mm | Llave: 90 mm
  • M80 x 2,0 | Código: OMBL 09 - 80 | H: 7,0 mm | Llave: 90 mm
  • M90 x 2,0 | Código: OMBL 10 | H: 10,0 mm | Llave: 100 mm


Datos técnicos (tabla rosca PG)
  • PG7 | OPBL 01 | H: 2,8 mm | Llave: 15 mm
  • PG9 | OPBL 02 | H: 2,8 mm | Llave: 18 mm
  • PG11 | OPBL 03 | H: 3,0 mm | Llave: 21 mm
  • PG13,5 | OPBL 04 | H: 3,0 mm | Llave: 23 mm
  • PG16 | OPBL 05 | H: 3,0 mm | Llave: 26 mm
  • PG21 | OPBL 06 | H: 3,5 mm | Llave: 32 mm
  • PG29 | OPBL 07 | H: 4,0 mm | Llave: 40 mm
  • PG36 | OPBL 08 | H: 5,0 mm | Llave: 50 mm
  • PG42 | OPBL 09 | H: 5,0 mm | Llave: 60 mm
  • PG48 | OPBL 10 | H: 5,5 mm | Llave: 64 mm


Características / Especificaciones técnicas
  • Material: Latón niquelado
  • Forma: Tuerca de seguridad hexagonal
  • Tipos de rosca: Métrica (EN60423) y PG (DIN 40430)
  • Uso principal: Para apretar prensaestopas
  • Tamaños métricos y códigos disponibles: M12x1,5 (OMBL 01), M16x1,5 (OMBL 02), M20x1,5 (OMBL 03), M25x1,5 (OMBL 04), M32x1,5 (OMBL 05), M40x1,5 (OMBL 06), M50x1,5 (OMBL 07), M63x1,5 (OMBL 08), M70x2,0 (OMBL 09 - 70), M72x1,5 (OMBL 09 - 72), M72x2,0 (OMBL 09 - 72 -2), M75x1,5 (OMBL 09), M80x2,0 (OMBL 09 - 80), M90x2,0 (OMBL 10)
  • Tamaños PG y códigos disponibles: PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13,5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
  • Dimensiones indicadas: H (altura) y tamaño de llave (mm) por código según las tablas anteriores
