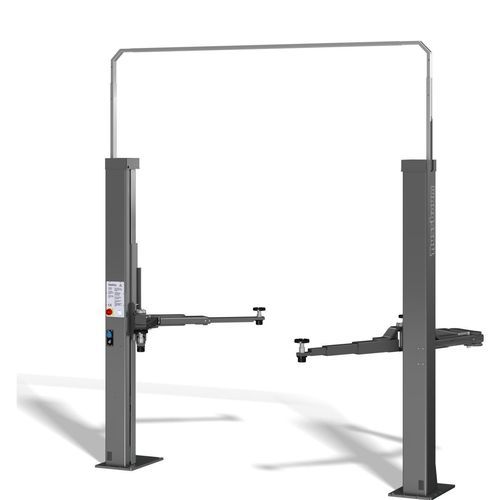

Puente elevador 2 columnas SMART 2.35 SL OTTO

3,5 toneladaselectromecánicopara coche

SMART LIFT 2.35 SL OTTO

Resumen
El elevador electromeccánico de 2 columnas SMART LIFT 2.35 SL OTTO con accionamiento por husillo y brazos portantes OTTO ofrece una capacidad de 3500 kg y un sistema de triple seguridad. Diseñado para uso continuo diario en talleres profesionales de alta actividad, presenta una altura mínima reducida y un ancho de instalación ajustable. La conexión de cableado entre columnas puede instalarse en el suelo o mediante un puente de cables superior regulable en altura.

Brazos portantes
El juego de brazos OTTO combina un brazo telescópico largo de doble articulación y un brazo telescópico corto doble para abarcar una amplia gama de tamaños y clases de peso de vehículos, permitiendo el acceso a puntos de elevación bajos y a vehículos grandes como SUV.

Características clave

• Tiempo de subida: 46 s; tiempo de bajada: 40 s
• Capacidad de carga: 3500 kg
• Ajustable en ancho y altura; bajo requerimiento de espacio mínimo
• Adecuado para techos bajos (altura total mínima 2892 mm)
• Conexión de aire comprimido y toma de 220 V integradas en la columna de serie
• Cada unidad es probada individualmente bajo carga antes del envío
• Parada CE incluida; E-Set (230 V / aire comprimido) disponible como opción
• Color RAL: RAL 7016; potencia del motor: 2 x 1,5 kW

Funcionamiento y seguridad
El sistema husillo-tuerca utiliza un husillo giratorio y una tuerca de elevación de Nylatron® de bajo desgaste. Una tuerca de seguridad secundaria debajo de la principal aporta protección adicional. Los brazos se aseguran mediante un dispositivo de bloqueo automático y la tuerca de elevación dispone de una comprobación óptica de desgaste visible para el usuario.

Construcción y acabado
Las columnas y los brazos se sueldan en instalaciones dedicadas, se granallanan y se pintan con recubrimiento en polvo gris (RAL 7016) para una protección duradera frente a suciedad y agentes atmosféricos.

Alcance de suministro
Elevador con puente de cables ajustable, brazos OTTO asimétricos y telescópicos, 4 platos giratorios fijados en el brazo, Parada CE; set energético disponible como opción: E-Set (230 V / aire comprimido) en la columna de control.

Requisitos de instalación
Fundación: 200 mm C20/25 con armadura estándar; 12 tacos (BM12-20/80/40 según la cimentación, ver manual). Conexión eléctrica: 3 Ph, N + PE, 400 V, 50 Hz, fusible lento 16 A. Conexión de aire comprimido para la opción E-Set. Preparaciones para descarga e instalación requeridas.

Datos técnicos
Capacidad: 3500 kg
Altura de giro inferior: 115 - 190 mm
Longitud brazo delantero: 1160 - 570 mm
Longitud brazo trasero: 995 - 1823 mm
Tiempo de subida: 46 s
Tiempo de bajada: 40 s
Altura de elevación: 1990 mm
Altura total (mín / instalado): 2892 mm
Ancho total: 3350 mm
Distancia libre entre columnas: 2470 - 2766 mm
Parada CE: sí
E-Set: disponible (opción)
Conexión eléctrica (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
Protección por fusible: 16 A slow-blow
Potencia del motor: 2 x 1,5 kW

Modelo / Especificaciones

• Modelo: SMART LIFT 2.35 SL OTTO
• Capacidad: 3500 kg
• Altura de elevación: 1990 mm
• Altura de giro inferior: 115 - 190 mm
• Longitud brazo delantero: 1160 - 570 mm
• Longitud brazo trasero: 995 - 1823 mm
• Altura total (mín): 2892 mm
• Ancho total: 3350 mm
• Eléctrico: 3 Ph, 400 V, 50 Hz (16 A slow)
• Potencia motor: 2 x 1,5 kW
• Parada CE: incluida
• E-Set: opción
