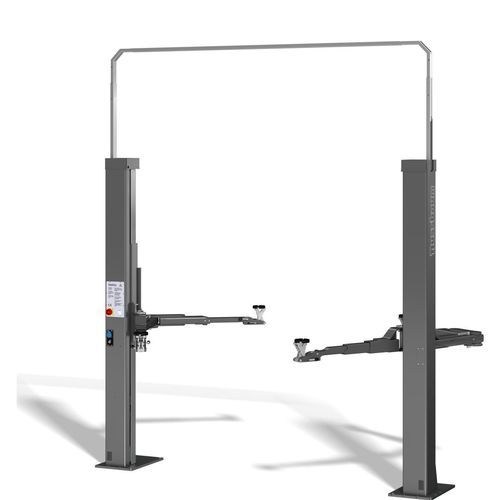

Puente elevador 2 columnas SMART 2.35 SL OTTO MM

3,5 toneladaselectromecánicopara coche

Breve descripción El elevador electromecánico de 2 columnas SMART LIFT 2.35 SL OTTO MM con husillo, capacidad de 3500 kg y brazos de soporte OTTO MM incorpora un sistema de seguridad triple. Diseñado para uso diario continuo en talleres de automoción con alta carga de trabajo, se adapta a techos bajos gracias a una altura total mínima de 2892 mm y ofrece una anchura de instalación flexible. La conexión por cable entre las columnas puede instalarse por el suelo o mediante un puente de cable regulable en altura entre las columnas.

Características principales

• Tiempo de elevación: 46 segundos; tiempo de descenso: 40 segundos
• Capacidad de carga: 3500 kg
• Los brazos OTTO MM alcanzan los puntos de montaje de una amplia gama de vehículos
• Ajustable en ancho y alto; reducido espacio mínimo requerido
• Apto para techos bajos con altura total mínima 2892 mm
• Conexión de aire comprimido y toma de 220 V integradas en la columna de serie
• Tecnologías patentadas Nussbaum NT y HyperFlow® de serie
• Cada unidad se prueba individualmente bajo carga antes del envío
• Incluye parada CE

Contenido del suministro

• Elevador con puente de cable ajustable
• Brazos de soporte asimétricos: dos brazos largos con doble articulación y un brazo corto doble telescópico
• Placas de apoyo Mini-Max
• Conjunto de energía: E-set (230 V / aire comprimido) integrado en la columna de control

Requisitos de instalación

• Cimentación: 200 mm C20/25 con armadura estándar
• 12 tacos BM12-20/80/40 (según cimentación, ver manual)
• Conexión eléctrica: 3 PH, N + PE, 400 V, 50 Hz, fusible lento 16 A
• Conexión de aire comprimido para el E-set (opcional)
• Condiciones de descarga en obra

Construcción y seguridad El sistema tuerca-husillo consta de un husillo giratorio y una tuerca de elevación de bajo desgaste en Nylatron®. Una segunda tuerca de seguridad bajo la tuerca portante asegura el sistema. Los brazos se fijan mediante un dispositivo de bloqueo automático. La tuerca de elevación puede inspeccionarse mediante un control óptico de desgaste. Las columnas y los brazos se sueldan, se granallan y se recubren con pintura en polvo gris para protección duradera frente a suciedad y condiciones meteorológicas.

Especificaciones técnicas

• Capacidad: 3500 kg
• Color RAL: RAL 7016
• Altura de recogida: 90 - 185 mm
• Longitud brazo delantero: 980 - 600 mm
• Longitud brazo trasero: 995 - 1823 mm
• Tiempo elevación: 46 s
• Tiempo descenso: 40 s
• Altura de elevación: 2060 mm
• Altura total: 2892 mm
• Ancho total: 3350 mm
• Distancia libre entre columnas: 2470 - 2766 mm
• Alimentación (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
• Protección por fusible: 16 A de acción lenta
• Potencia motor: 2 × 1,5 kW
