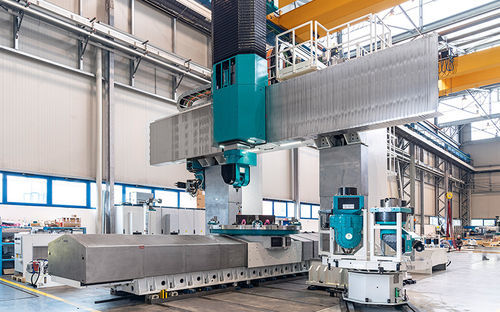

Centro de mecanizado 3-4 ejes VERTIRAM TT

verticalde fresadode torneado

Resumen
Los centros de mecanizado vertical VERTIRAM TT, en versiones medianas-pequeñas y medianas-grandes, combinan la dinámica de los ejes con configuraciones centradas en rigidez y amortiguación para garantizar la precisión dimensional en una amplia gama de piezas. Existen variantes para priorizar velocidad de husillo o par elevado.

Gama y versatilidad
La familia VERTIRAM TT cubre aplicaciones para piezas pequeñas, medianas y grandes donde se prefiere el mecanizado vertical. La traviesa móvil opcional mejora la adaptabilidad ajustando la altura del husillo en relación con la pieza.

Diseño y componentes
Los modelos medianos-pequeños emplean guías de rodillos en los ejes lineales para una respuesta dinámica. Los modelos medianos-grandes utilizan guías hidrostáticas precargadas para aumentar rigidez y amortiguación de vibraciones. El vástago está guiado en la cabezal mediante cojinetes hidrostáticos e incorpora un sistema de compensación en tiempo real de las dilataciones térmicas. Las cabezas portaherramientas CNC están termoesabilizadas mediante recirculación de fluido a temperatura controlada. La lubricación de las unidades cinemáticas se realiza mediante sistemas aire-aceite o recirculación de aceite climatizado para soportar altas velocidades y precisión repetible.

Soluciones de vástago

• vástago con driver
• vástago con barra de taladrado
• vástago con eje C integrado

Configuraciones y opciones disponibles

• variedad de mesas para fresado o torneado
• variedad de cambiadores de herramientas y de revistas para cabezales/CNC
• Software CNC: Siemens, Heidenhain, Fanuc

Información técnica (resumen)
Espacio horizontal entre columnas: 2600–5100 mm; despeje vertical bajo la cara del vástago: 2350–6000 mm; recorridos del vástago (Z): 1500–4000 mm.

Área de trabajo
Despeje entre columnas | 2600 - 5100 mm
Despeje bajo la cara del vástago | 2350 - 6000 mm
Recorrido eje X (Mesa) | 5000 - 13000 mm
Recorrido eje Y (Cabezales) | 3600 - 6600 mm
Recorrido eje Z (Vástago) | 1500 - 4000 mm
Recorrido eje V (Traviesa - opción) | 1100 - 3600 mm

Mesa de fresado
Tamaño mesa/palet | 1500x4000 - 4000x12000 mm
Capacidad de carga | hasta 200000 kg

Mesa de torneado
Tamaño mesa/palet | Ø1250 - Ø6000
Capacidad de carga | hasta 100000 kg
Velocidad de giro | hasta 350 rpm

Cabezal - Vástago (con driver)
Transmisión del husillo | Direct Drive
Potencia husillo (S1) | 66 - 82 kW
Par husillo (S1) | 1175 - 2494 Nm
Velocidad husillo | 4000 - 6000 rpm

Cabezal - Vástago (con eje C integrado)
Transmisión del husillo | Direct Drive / 4 rangos
Potencia husillo (S1) | 66 - 103 kW
Par husillo (S1) | 1175 - 10730 Nm
Velocidad husillo | 4000 rpm

Cabezal - Vástago (con barra de taladrado)
Diámetro del husillo de taladrado | 130 - 160 mm
Recorrido eje W (Husillo de taladrado) | 800 mm
Transmisión del husillo | Direct Drive
Potencia husillo (S1) | 78 - 82 kW
Par husillo (S1) | 1743 - 2494 Nm
Velocidad husillo | 4000 - 5000 rpm

Características de los ejes lineales
Avance rápido X,Y,Z,W | hasta 40000 mm/min
Avance rápido V | hasta 4000 mm/min

Especificaciones técnicas

• Espacio horizontal entre columnas: 2600 - 5100 mm
• Despeje vertical bajo la cara del vástago: 2350 - 6000 mm
• Recorrido vástago (eje Z): 1500 - 4000 mm
• Recorrido eje X (Mesa): 5000 - 13000 mm
• Recorrido eje Y (Cabezales): 3600 - 6600 mm
• Recorrido eje V (Traviesa - opción): 1100 - 3600 mm
• Tamaño mesa/palet (fresado): 1500x4000 - 4000x12000 mm
• Diámetro mesa (torneado): Ø1250 - Ø6000
• Capacidad de carga (fresado): hasta 200000 kg
• Capacidad de carga (torneado): hasta 100000 kg
• Velocidad de torneado: hasta 350 rpm
• Rango de potencia del husillo: 66 - 103 kW (según configuración)
• Rango de par del husillo: 1175 - 10730 Nm (según configuración)
• Rango de velocidad del husillo: hasta 6000 rpm (según configuración)
• Avance rápido ejes X,Y,Z,W: hasta 40000 mm/min; V: hasta 4000 mm/min
• Soluciones de vástago: vástago con driver; vástago con barra de taladrado; vástago con eje C integrado
