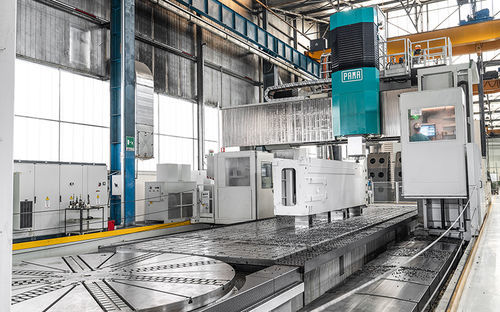

Centro de mecanizado 3-4 ejes VERTIRAM GT

verticalde pórticocon pórtico móvil

Descripción general
Los centros de mecanizado vertical pórtico VERTIRAM GT de PAMA cubren aplicaciones desde piezas pequeñas hasta muy grandes, ofreciendo configuraciones de alta velocidad de husillo y versiones de alto par y gran amortiguación para trabajos pesados. Pueden equiparse con una traviesa móvil para optimizar la distancia husillo-pieza.

Diseño y construcción
Las estructuras se diseñan mediante análisis de elementos finitos para optimizar la distribución de masas, rigidez estática/dinámica y simetría térmica. El elemento central es el montante guiado en la cabeza por cojinetes hidrostáticos, con un sistema de compensación en tiempo real de la dilatación térmica para mantener la precisión en el origen de las vibraciones.

Soluciones de montante (configurables)

• montante con accionamiento directo
• montante con barra de mandrinado
• montante con eje C integrado

Personalización y opciones
PAMA ofrece amplias opciones: mesas de fresado o torneado, distintos almacenes de herramientas, cabezales de aperos CNC y traviesa móvil para adaptar la máquina a ciclos y geometrías específicas.

Sistemas de control
Controles CNC disponibles: Siemens, Heidenhain, Fanuc — seleccionables según las normas y requisitos de producción.

Información técnica (resumen)
Apertura horizontal (entre columnas): 3100 mm – 10100 mm
Apertura vertical bajo cara del montante: 2350 mm – 6000 mm
Recorrido del montante: 1600 mm – 4000 mm

Área de trabajo (valores seleccionados)
Recorrido eje X (portico) ejemplo: 5000 mm (patrón + N x 1000 mm según tabla de producto)
Recorrido eje Y (cabezal): 4100 – 11600 mm
Recorrido eje Z (montante): 1500 – 4000 mm
Recorrido eje V (traviesa, opción): 1100 – 3600 mm

Placas de suelo
Ancho de placa: 2000 – 9000 mm

Plataforma de giro
Diámetro mesa/palé: Ø1250 – Ø8000
Capacidad de carga: hasta 300000 kg
Velocidad de giro: hasta 350 rpm

Cabezal – Montante con accionamiento (valores seleccionados)
Transmisión de husillo: Direct Drive
Potencia husillo (S1): 66 – 82 kW
Par husillo (S1): 1175 – 2494 Nm
Velocidad husillo: 4000 – 6000 rpm

Cabezal – Montante con eje C integrado (valores seleccionados)
Transmisión husillo: Direct Drive / 4 rangos
Potencia husillo (S1): 66 – 103 kW
Par husillo (S1): 1175 – 10730 Nm
Velocidad husillo: 4000 rpm (típica)

Cabezal – Montante con barra de mandrinado (valores seleccionados)
Diámetro husillo de mandrinado: 130 – 160 mm
Recorrido eje W (husillo de mandrinado): 800 mm
Transmisión husillo: Direct Drive
Potencia husillo (S1): 78 – 82 kW
Par husillo (S1): 1743 – 2494 Nm
Velocidad husillo: 4000 – 5000 rpm

Características de los ejes lineales
Avance rápido X, Y, Z, W: hasta 30000 mm/min
Avance rápido eje V: hasta 4000 mm/min

Especificaciones técnicas

• Nombre modelo: VERTIRAM GT
• Marca: PAMA
• Apertura horizontal: 3100 – 10100 mm
• Apertura vertical bajo cara del montante: 2350 – 6000 mm
• Recorrido del montante: 1600 – 4000 mm
• Recorrido eje X (pórtico): ejemplo 5000 mm (+ N x 1000 pattern)
• Recorrido eje Y (cabezal): 4100 – 11600 mm
• Recorrido eje Z (montante): 1500 – 4000 mm
• Recorrido eje V (opción traviesa): 1100 – 3600 mm
• Ancho placa de suelo: 2000 – 9000 mm
• Diámetro mesa giratoria: Ø1250 – Ø8000
• Capacidad mesa giratoria: hasta 300000 kg
• Velocidad de giro: hasta 350 rpm
• Potencia husillo: 66 – 103 kW (según configuración)
• Par husillo: 1175 – 10730 Nm (según configuración)
• Velocidades husillo (típicas): hasta 6000 rpm
• Diámetro husillo de mandrinado (opción): 130 – 160 mm
• Avances rápidos ejes lineales: hasta 30000 mm/min (X,Y,Z,W); V hasta 4000 mm/min
• Controles CNC disponibles: Siemens, Heidenhain, Fanuc
