Mesa rotativa horizontal T series
verticalbasculantepara torneado

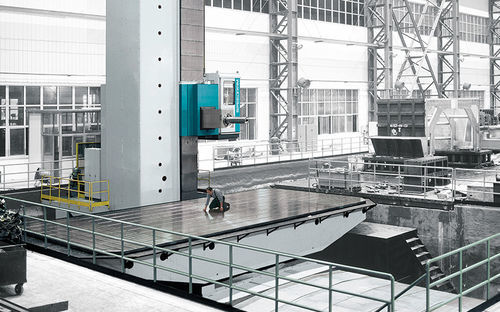

Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 2
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 3
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 4
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 5
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 6
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 7
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 8
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 9
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 10
Mesa rotativa horizontal - T series - PAMA SpA - vertical / basculante / para torneado - imagen - 11
Añadir a mis favoritos
Añadir al comparador

Características

Configuración
horizontal, vertical, basculante
Aplicaciones
para fresado, para mecanizado, para torneado
Otras características
CNC, de grandes dimensiones, para uso intensivo, para cargas pesadas, lineal, con movimiento lineal, alta capacidad
Diámetro

Máx.: 8.000 mm
(315 in)

Mín.: 1.000 mm
(39 in)

Descripción

Resumen
  • PAMA ofrece una gama completa de mesas de fresado y torneado diseñadas para el mecanizado pesado, desarrolladas e ingenierizadas en Rovereto por PAMA.
  • Se han desarrollado internamente familias específicas de mesas inclinables para el sector eólico y otras aplicaciones pesadas.


TH — Mesas translativas rotativas de fresado PAMA para máquinas horizontales
  • Guias hidrostáticas precargadas en el eje lineal
  • Plato giratorio hidrostático precargado en el eje de rotación
  • Capacidad: 50 t a 600 t
  • Tamaños de placa: desde 2.000 × 2.000 mm hasta 8.000 × 12.000 mm
  • Recorrido lineal: de 1.500 mm hasta 8.000 mm


tr — Mesas translativas rotativas de fresado PAMA para máquinas horizontales
  • Guias de rodillos en el eje lineal
  • Plato giratorio hidrostático precargado en el eje de rotación
  • Capacidad: 3 t a 50 t
  • Placas CNC: desde 1.000 × 1.000 mm hasta 3.000 × 3.000 mm
  • Recorrido lineal: de 1.500 mm hasta 5.000 mm


trt — Mesas translativas rotativas de fresado/torneado PAMA para máquinas horizontales y verticales
  • Guias de rodillos en el eje lineal
  • Cojinete hidrostático + soporte para el eje de rotación
  • Capacidad: 4 t a 15 t
  • Velocidad de rotación de la mesa CNC: 160 rpm a 350 rpm
  • Tamaños de placa CNC: desde 1.250 mm hasta 2.500 mm
  • Recorrido lineal: de 2.000 mm hasta 4.600 mm
  • El soporte del eje giratorio utiliza un sistema híbrido que combina un rodamiento axial/radial y un rodamiento hidrostático (patente PAMA)


trv — Mesas translativas de fresado PAMA para máquinas horizontales y verticales
  • Guias de rodillos en el eje lineal
  • Capacidad: 15 t a 30 t
  • Tamaños de placa CNC: desde 1.500 × 5.000 mm hasta 2.500 × 10.000 mm
  • Recorrido lineal: de 5.000 mm hasta 11.000 mm


THH / TTH — Mesas translativas rotativas de fresado y torneado PAMA para máquinas horizontales y verticales
  • Guias hidrostáticas precargadas en el eje lineal
  • Plato giratorio hidrostático precargado
  • Capacidad: 30 t a 300 t
  • Velocidad de rotación de la mesa CNC: 45 rpm a 120 rpm
  • Tamaños de placa CNC: desde 3.000 mm hasta 8.000 mm


tht — Mesas inclinables de fresado PAMA para máquinas horizontales
  • Guias hidrostáticas precargadas en el eje lineal
  • Plato giratorio hidrostático precargado
  • Inclinación máxima: 10°
  • Capacidad: hasta 120 t
  • Tamaños de placa: hasta 5.000 × 5.000 mm


Notas técnicas adicionales
  • La selección de la serie depende de la capacidad y la aplicación: algunas familias usan guías de rodillos y otras guías hidrostáticas precargadas.
  • Los rangos de tamaños de placa y recorridos lineales cubren desde mesas CNC pequeñas hasta placas muy grandes para mecanizado pesado.


Especificaciones técnicas
  • Tipos de guías: guías hidrostáticas precargadas o guías de rodillos (según la serie)
  • Soporte del eje de giro: plato giratorio hidrostático precargado o cojinete hidrostático + soporte (sistema híbrido axial/radial + hidrostático para algunas mesas giratorias, patente PAMA)
  • Rangos de capacidad: 3 t a 600 t (subrangos: 3–50 t, 4–15 t, 15–30 t, 30–300 t, 50–600 t)
  • Tamaños de placa: 1.000 × 1.000 mm hasta 8.000 × 12.000 mm (según la serie)
  • Rangos de recorrido lineal: 1.500 mm hasta 11.000 mm (según la serie)
  • Velocidades de rotación de la mesa CNC: 45 rpm hasta 350 rpm según la serie
  • Inclinación máxima: hasta 10° para mesas inclinables
