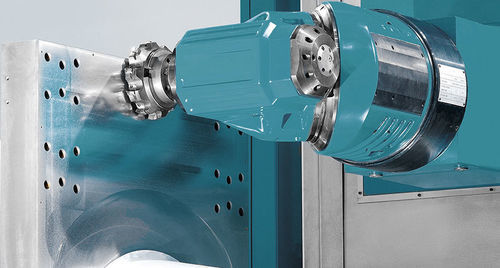

Cabezal motorizado TS

Resumen
Las cabezas de acoplamiento PAMA son cabezas CNC modulares diseñadas para fresado, taladrado y torneado en máquinas horizontales y verticales. Desarrolladas en Brescia, cubren una amplia gama de potencia, par y velocidades de husillo para entornos de producción de media y alta exigencia.

Familias de cabezas de acoplamiento y características principales

• TS: cabezas de acoplamiento automáticas en ángulo recto para máquinas horizontales y verticales
  • posicionamiento automático de eje: cada 2,5° / 1° / 0,001°
  • potencia: 20 kW a 80 kW
  • par: 600 Nm a 6000 Nm
  • velocidad del husillo: hasta 3000 rpm
  • cambio automático de herramienta
  • cambio automático de cabeza
  • refrigeración externa y por la herramienta
• TU: cabezas de acoplamiento universales automáticas para máquinas horizontales y verticales
  • posicionamiento automático de eje: cada 2,5° / 1° / 0,001°
  • potencia: 37 kW a 50 kW
  • par: 1000 Nm a 1200 Nm
  • velocidad del husillo: hasta 6000 rpm
  • cambio automático de herramienta
  • cambio automático de cabeza
  • refrigeración externa y por la herramienta
• TTL: cabezas de acoplamiento universales automáticas con ejes ortogonales para máquinas horizontales y verticales
  • posicionamiento automático de eje: cada 1° / 0,001°
  • potencia: 30 kW a 50 kW
  • par: 115 Nm a 2500 Nm
  • velocidad del husillo: hasta 14000 rpm
  • cambio automático de herramienta
  • cambio automático de cabeza
  • refrigeración externa y por la herramienta
• TW: cabezas de acoplamiento universales automáticas con ejes ortogonales continuos para máquinas horizontales y verticales
  • posicionamiento automático de eje: posicionamiento continuo
  • potencia: 30 kW a 50 kW
  • par: 115 Nm a 6000 Nm
  • velocidad del husillo: hasta 14000 rpm
  • cambio automático de herramienta
  • cambio automático de cabeza
  • refrigeración externa y por la herramienta
• PR: cabezas de extensión de taladrado/alargador para máquinas horizontales y verticales
  • potencia: 15 kW a 73 kW
  • par: 1000 Nm a 2000 Nm
  • velocidad del husillo: hasta 6000 rpm
  • longitud máxima de extensión: 1800 mm
  • cambio automático de herramienta
  • cambio automático de cabeza CNC
  • refrigeración externa y por la herramienta
• Cabezas CNC personalizadas: técnicos PAMA diseñan cabezas de acoplamiento personalizadas según los requisitos de producción del cliente

Integración con otras cabezas CNC

• cabezas de desbaste
• husillos electrónicos
• cabezas 5 ejes
• cabezas angulares
• cabezas multi-husillo

Aplicaciones
Adecuadas para operaciones de fresado, taladrado y torneado en centros de mecanizado horizontales y verticales y tornos. Ideales para producción en serie, mecanizado de piezas complejas y configuraciones multi-cabeza integradas.

Especificaciones técnicas

• Posicionamiento automático de eje: cada 2,5° / 1° / 0,001° o continuo (según familia)
• Rango de potencia: 15 kW a 80 kW (según familia)
• Rango de par: 115 Nm a 6000 Nm (según familia)
• Velocidad del husillo: hasta 14000 rpm (según familia); algunas familias limitadas a 3000 rpm o 6000 rpm
• Cambio automático de herramienta: disponible
• Cambio automático de cabeza: disponible (incluye cambio de cabeza CNC para algunas familias)
• Refrigeración: opciones externa y por la herramienta
• Extensión máxima de alargador (PR): hasta 1800 mm
• Tipos de cabezas disponibles: ángulo recto, universal, ejes ortogonales, ejes continuos, extensiones de alargador, torneado radial/axial, diseños personalizados
