Válvula de aguja PDBB series
doble bloqueo y purgaroscadahembra

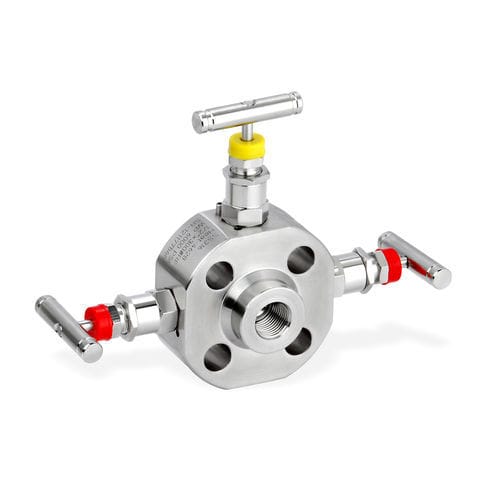

Válvula de aguja - PDBB series - Panam Valve - doble bloqueo y purga / roscada / hembra
Válvula de aguja - PDBB series - Panam Valve - doble bloqueo y purga / roscada / hembra
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Panam Valve

Características

Tipo
de aguja
Función
doble bloqueo y purga
Cuerpo
roscada, hembra
Material
de acero inoxidable
Otras características
con válvula de purga
DN

Máx.: 25,4 mm
(1 in)

Mín.: 6,35 mm
(0,25 in)

Presión

Máx.: 1.378 bar
(19.986,2 psi)

Mín.: 1.034 bar
(14.996,9 psi)

Descripción

Resumen
Válvulas Double Block & Bleed Panam PDBB en acero inoxidable 316 (SS 316) para aplicaciones de alta presión. La configuración Bola-Aguja-Bola está clasificada a 15.000 psi (1034 bar); la configuración Aguja-Aguja está clasificada a 20.000 psi (1378 bar). Disponibles con conexiones NPT hembra y MP cono y rosca hembra.

Atributos clave
  • Serie: PDBB Series
  • Material: acero inoxidable 316 (SS 316)
  • Presiones nominales: 15.000 psi (1034 bar) y 20.000 psi (1378 bar)
  • Configuraciones: Bola-Aguja-Bola; Aguja-Aguja
  • Tipos de conexión: NPT hembra; MP cono y rosca hembra
  • 11 configuraciones disponibles

Configuraciones disponibles (tabla)
Número de pieza | Presión | Configuración | Tamaño | Tipo de conexión | Purga
PDBB-6-A-SS-1-PK-6-4NF-4NF-LH | 15.000 psi | Bola-Aguja-Bola | 1/4" | NPT hembra | 1/4" NPT hembra
PDBB-6-A-SS-1-PK-6-6NF-4NF-LH | 15.000 psi | Bola-Aguja-Bola | 3/8" | NPT hembra | 1/4" NPT hembra
PDBB-6-A-SS-1-PK-6-8NF-4NF-LH | 15.000 psi | Bola-Aguja-Bola | 1/2" | NPT hembra | 1/4" NPT hembra
PDBB-6-A-SS-1-PK-4-4MF-4MF-LH | 15.000 psi | Bola-Aguja-Bola | 1/4" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-A-SS-1-PK-4-6MF-4MF-LH | 15.000 psi | Bola-Aguja-Bola | 3/8" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-A-SS-1-PK-6-9MF-4MF-LH | 15.000 psi | Bola-Aguja-Bola | 9/16" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-A-SS-1-PK-6-12MF-4MF-LH | 15.000 psi | Bola-Aguja-Bola | 3/4" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-A-SS-1-PK-6-16MF-4MF-LH | 15.000 psi | Bola-Aguja-Bola | 1" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-C-SS-1-4MF-4MF | 20.000 psi | Aguja-Aguja | 1/4" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-C-SS-1-6MF-4MF | 20.000 psi | Aguja-Aguja | 3/8" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra
PDBB-6-C-SS-1-9MF-4MF | 20.000 psi | Aguja-Aguja | 9/16" | MP cono y rosca hembra | 1/4" MP cono y rosca hembra

Notas
11 configuraciones disponibles entre dos rangos de presión y varias dimensiones de entrada/salida y tipos de conexión.

Especificaciones técnicas
  • Serie: PDBB Series
  • Material: acero inoxidable 316 (SS 316)
  • Presiones máximas: 15.000 psi (1034 bar) para Bola-Aguja-Bola; 20.000 psi (1378 bar) para Aguja-Aguja
  • Configuraciones: Bola-Aguja-Bola; Aguja-Aguja
  • Tamaños de entrada/salida disponibles: 1/4", 3/8", 1/2", 9/16", 3/4", 1"
  • Tipos de conexión disponibles: NPT hembra; MP cono y rosca hembra
  • Conexión de purga: normalmente 1/4" (NPT o MP según el modelo)
  • Número de configuraciones documentadas en la página: 11
