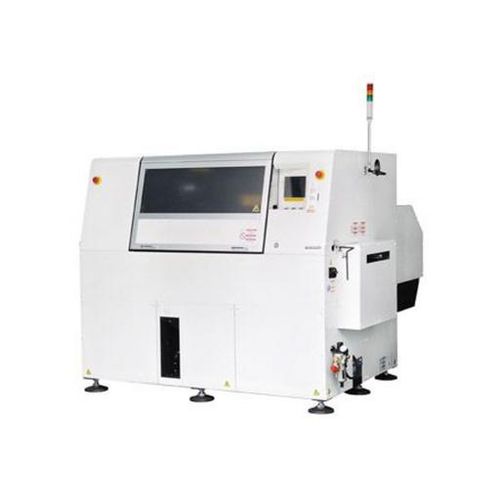

Insertadora de divisores AV132

neumáticapara componentes axialespara circuito impreso

La máquina de inserción de componentes de plomo axial de alta velocidad AV presenta un diseño compacto y un rendimiento de 30.000 CPH. La configuración de unidad de alimentación densa está disponible en entradas de 40 u 80 componentes con cable de puente opcional y admite tanto paquete ammo como bobina. Acelere el cambio con la configuración de partición doble y prepare el siguiente trabajo mientras se produce el actual. La AV132 inserta componentes en cuatro direcciones: 0°, 90°, 180° y 270°. Maximice su productividad mediante el uso simultáneo de componentes encintados de 26 y 52 mm y la recuperación automática rápida y completa. - Inserción axial de alta velocidad. 30.000 CPH con 40 u 80 entradas. - Reduzca el tiempo de carga ejecutando dos PCB a la vez - Bajo coste por inserción - Panel táctil fácil de usar Dimensiones de PCB (mm) - L 50 mm x A 50 mm a L 508 mm x A 381 mm Velocidad máxima * - 0,12 s/componente [*1] Nº de entradas de componentes - 40 + 40 + JW (JW es opcional) Componentes aplicables - Resistencias 1/8 W,1/6 W,1/4 W,1/2 W, Alambre de puente (alambre estañado), Diodos, Condensador cerámico cilíndrico Tiempo de cambio de PCB - Alrededor de 2,0 s Dirección de inserción - 4 direcciones (0°, 90°, 180°, 270°) Fuente eléctrica * - CA trifásica 200 V, 3,5 kVA [*2] Fuente neumática - 0,5 MPa, 200 L/min (A.N.R.) Dimensiones (mm) * - Anchura 3.106 mm x Profundidad 2.300 mm x Altura 1.575 mm [*3] Masa * - 2.648 kg [*4} Nº de modelo - NM-EJA5A
