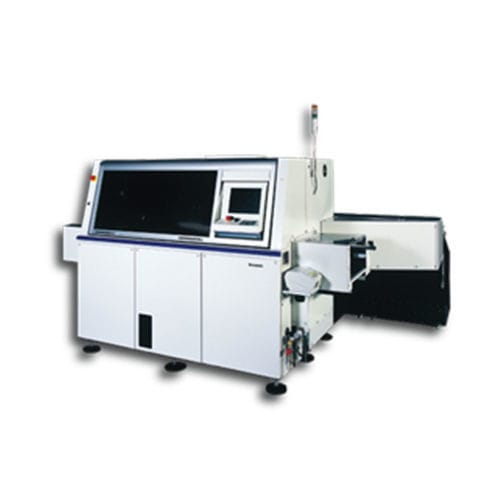

Insertadora de clavijas RG131
neumáticamanualpara componentes radiales

insertadora de clavijas
insertadora de clavijas
insertadora de clavijas
Añadir a mis favoritos
Añadir al comparador


Características

Especificaciones
de clavijas, neumática, manual, para componentes radiales
Uso previsto
para circuito impreso

Descripción

La RG131 es una máquina de inserción de componentes de plomo radial de alta densidad con sistema de pasador guía que proporciona una inserción estable y de alta densidad a 14.400 cph (0,25s/componente). Esta máquina de taladro pasante inserta componentes con un paso de 2,5 mm, 5,0 mm o 7,5 mm y permite la entrada de 40 u 80 componentes: una amplia gama de componentes en un tamaño compacto con un bajo coste de propiedad. La recuperación automática completa corrige los errores de inserción, mientras que el sistema de detección de piezas agotadas permite la reposición proactiva de piezas y fomenta la productividad continua. - 4 direcciones de inserción (0°, 90°, -90°, 180°) - Amplia gama de pasos que abarca pasos de 2,5/5,0/7,5 y 10 mm en una plataforma común, lo que elimina la necesidad de realizar colocaciones manuales posteriores a la inserción de componentes con paso de 10 mm - Recuperación automática y detección de escape de piezas - La tecnología T-Clinch programable mejorada garantiza inserciones sin interferencias al eliminar los cortocircuitos en el trazado inferior - Amplia gama de componentes de hasta 18 mm de diámetro (ø) Dimensiones de la placa de circuito impreso (mm) - L 50 mm x A 50 mm a L 508 mm x A 381 mm Velocidad máxima * - 0,25 s/componente a 0,6 s/componente [*1] Nº de entradas de componentes - 40 Componentes aplicables - Paso 2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm Altura Hn=Máx. 26 mm Diámetro D=Máx. 18 mm Resistencia, Condensador electrolítico, Condensador cerámico, LED, Transistor, Filtro, Red de resistencias Tiempo de cambio de PCB - ~2s a unos 4s (Temperatura ambiente 20℃) Dirección de inserción - 4 direcciones (0°, 90°, -90°, 180°) Fuente eléctrica * - CA trifásica 200 V, 3,5 kVA [*2] Fuente neumática - 0,5 MPa, 80 L/min (A.N.R.) Dimensiones (mm) - An 3.200 x Pr 2.417 x Al 1.620 [*3]

---
