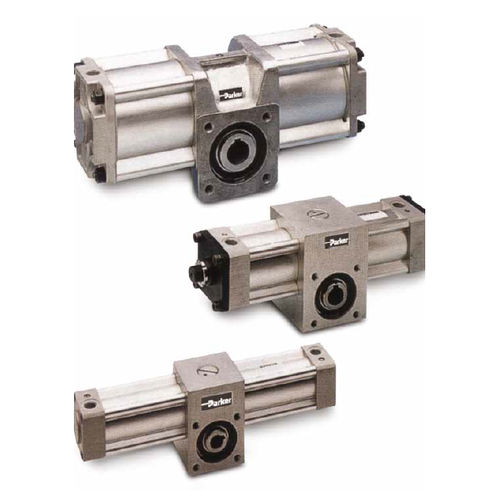

Actuador de piñón cremallera VRS series

neumáticorotativode acero

El actuador rotativo VRS / VRA, con diámetros interiores de Ø32 a 125 mm, ángulos de rotación de 96°, 186° y 366° y un par teórico de hasta 460 Nm, convierte el movimiento lineal mediante un accionamiento de piñón y cremallera en un eje de salida macho o hembra. Descripción general del producto: El actuador rotativo VRS / VRA, con diámetros interiores de Ø32 a 125 mm y ángulos de rotación de 96°, 186° y 366°, convierte el movimiento lineal en movimiento rotativo mediante un sistema de cremallera y piñón, con eje de salida macho o hembra y amortiguación neumática ajustable. Adecuado para aplicaciones tales como la apertura y el cierre de puertas y portones, la sujeción y la agitación de fluidos y materias primas. Par teórico de hasta 460 Nm: el actuador rotativo VRS/VRA convierte el movimiento lineal de dos cilindros opuestos de simple efecto en movimiento rotativo mediante un sistema de cremallera y piñón integrado en el cuerpo del cilindro. La transmisión se realiza a través de un eje de salida macho o hembra, y la amortiguación neumática ajustable ayuda a proteger la unidad de los efectos de la inercia por sobrecarga. Se pueden añadir topes de ajuste de ángulo opcionales a ambas placas finales, o a cualquiera de ellas, lo que permite un ajuste de 15° del ángulo de rotación; además, las posiciones de los puertos se pueden especificar en cualquier cara para facilitar la instalación. El cuerpo, el tubo y las placas de extremo de aluminio anodizado ofrecen una buena resistencia a la corrosión. Para entornos más agresivos y corrosivos, la versión VRA, con diámetros interiores de Ø32 a 80 mm, cuenta con un piñón de acero inoxidable alojado en una carcasa estanca sellada con silicona. Los rodamientos de bolas, los anillos de retención, las varillas de unión y los tornillos de acero inoxidable contribuyen al nivel general de protección. Las versiones VRS y VRA tienen un rango de temperatura estándar de -10 °C a +60 °C.
