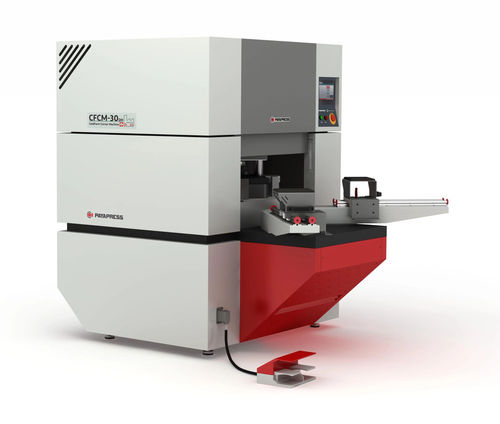

Máquina de rolado en frío eléctrica CFCM-30 series

Descripción
La formadora de esquinas PAYAPRESS CFCM-30 realiza el conformado en frío de esquinas en chapa en una sola operación, eliminando soldadura, amolado y pulido. Proporciona geometría de esquinas uniforme y sin junta para producción en serie, con matrices intercambiables para radios de 6 a 30 mm y capacidad para espesores de 0,5 a 2 mm.

Puntos fuertes

• Proceso de conformado en frío (sin soldadura) que produce esquinas uniformes sin necesidad de amolado
• Trabaja acero y acero inoxidable de 0,5 a 2 mm
• Matrices intercambiables para radios de conformado 6–30 mm
• Genera un doblez de 2–3 mm en las esquinas para ensamblajes más resistentes que la soldadura
• Versiones manual (CFCM-30EH) y automática (CFCM-30ES)
• Control PLC con HMI 7" para gestión de programas y producción
• Bastidor industrial de 1.200 kg para alta repetibilidad y funcionamiento continuo

Modelos

• CFCM-30EH — ajuste manual de espesor
• CFCM-30ES — ajuste automático para cambios rápidos

Materiales soportados y capacidad de conformado

• ST12 aceitado: 0,8–2,0 mm
• ST37 negro: 1,5–2,0 mm
• Acero inoxidable: 0,8–2,0 mm
• Radios de conformado: 6–30 mm (matrices intercambiables)

Industrias y aplicaciones

• Fabricantes de puertas para cuadros eléctricos
• Fabricantes de expositores y mobiliario comercial
• Fabricantes de estanterías y armarios
• Fabricantes de bastidores de servidores y carcasas para centros de datos
• Fabricantes de cabinas de ascensor
• Fabricantes de paneles antideflagrantes para petroquímica
• Fabricantes de conductos HVAC y equipos médicos

Proceso y capacidad (resumen)
Especificación — CFCM-30EH — CFCM-30ES
Cambio de ajustes — Manual — Automático
Rango de espesor — 0,5–2 mm — 0,5–2 mm
Espesor (aceitado) ST12 — 0,8–2 mm — 0,8–2 mm
Espesor (negro) ST37 — 1,5–2 mm — 1,5–2 mm
Espesor acero inoxidable — 0,8–2 mm — 0,8–2 mm
Rango de radio de conformado — 6–30 mm — 6–30 mm
Tamaño mínimo pieza — 210 × 210 mm — 210 × 210 mm

Potencia e hidráulica (resumen)
Potencia total — 4,5 kW — 4,5 kW
Presión hidráulica máxima — 200 bar — 200 bar
Potencia motor principal — Electrogen 1 × 4 kW — Electrogen 1 × 4 kW
Capacidad tanque hidráulico — 50 litros — 50 litros
Válvula hidráulica — Tork Hydraulics — Duplomatic
Bomba hidráulica — Arafan — Arafan

Máquina y operación (resumen)
Dimensiones generales — 1420 × 1200 × 1850 mm
Peso unidad principal — 1200 kg
Tamaño HMI — 7" (control PLC)
PLC — Delta
Sensor — Autonics
Contactor AC — Hyundai (EH) / Schneider (ES)

Especificaciones técnicas

• Modelos: CFCM-30 (CFCM-30EH manual; CFCM-30ES automático)
• Proceso: conformado en frío para esquinas sin soldadura
• Materiales soportados: ST12 aceitado, ST37 negro, acero inoxidable
• Rango de espesor: 0,5–2,0 mm (general); ST12 & inox: 0,8–2,0 mm; ST37: 1,5–2,0 mm
• Radios de conformado: 6–30 mm (matrices intercambiables)
• Tamaño mínimo pieza: 210 × 210 mm
• Potencia total: 4,5 kW; motor principal Electrogen 1 × 4 kW
• Presión hidráulica máxima: 200 bar; tanque: 50 L
• IHM: 7"; PLC: Delta; sensores: Autonics
• Componentes hidráulicos: válvulas (Tork Hydraulics / Duplomatic), bomba Arafan
• Matrices intercambiables: Z, plegado de borde, torsión — personalizables
