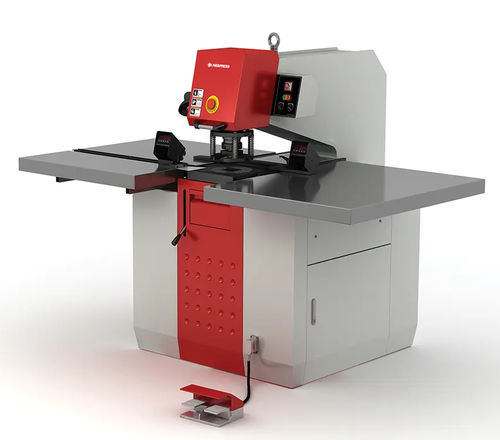

Punzonadora automática HPM-63S

hidráulicade chapapunzonado

Resumen
La PAYAPRESS HPM-63S es una máquina automática monopuesto de punzonado y entallado de chapa diseñada para perforar, recortar esquinas y crear persianas de ventilación en cuadros, armarios eléctricos, ascensores y carcasas de extractores. Un sistema hidráulico de doble efecto de 16 toneladas (200 bar) acciona los punzones sobre acero hasta 2 mm mediante una garganta de 63 cm. Un bastidor pesado de aprox. 1 200 kg y una carrera regulable de 70 mm garantizan operación estable y repetible. Incluye puntero láser y opciones de indicadores digitales para posicionamiento rápido y preciso.

Controles del operario y posicionamiento

• Disposición de mandos simple, pensada para un solo operario.
• Indicador digital opcional para mostrar posición en ejes X e Y.
• Bloqueo manual del eje Y para operaciones de punzonado en serie sin recolocar la chapa.
• Cada eje referencia un punto HOME fijo (X en el extremo derecho del recorrido; Y en el fin de carrera) detectado por sensor inductivo para colocaciones repetibles.

Punzones y matrices
El sistema de matrices es modular con componentes reemplazables (punzón, matriz, conectores, tuerca de bloqueo) de modo que solo se cambia la pieza desgastada, reduciendo costes de utillaje. Tipos de matrices comunes:

• Matrices redondas — orificios hasta 34 mm para pilotos, tornillos (M4 en adelante) y prensaestopas
• Matrices cuadradas pequeñas (7×7, 9×9, 15×15 mm) — alternativa a tornillos y abrazaderas
• Matriz cuadrada 22×22 mm — estándar histórico para cuadros (suministro bajo pedido)
• Matrices para fusibles miniatura — sobredimensionadas cuando es necesario por capa de pintura
• Matriz de corte recto — opción económica para cortes paralelos
• Matriz 92×92 mm para amperímetros — matriz personalizada habitual
• Matrices de embutición (contrabarrenado) — generan espigas para separación de montaje o unión de paneles
• Matrices para cerraduras — tipo Siemens, tipo maletín, tipo Mito
• Matrices de persiana/ventilación — variantes de dos y tres hileras alineadas mediante marcas
• Matrices de corte de esquina — entallado simple (estándar hasta 50 mm), doble pliegue y soluciones a medida

Por qué elegir esta máquina
La HPM-63S agrupa punzonado, entallado, corte de esquinas y ventilación en una sola máquina compacta. Su sistema modular de matrices, bajos costes de utillaje y sencillez de manejo la hacen adecuada para producción de cuadros y armarios eléctricos. Puede integrarse con equipos de conformado de esquinas si se requiere trabajo dedicado.

Funciones adicionales

• Puntero láser para centrado preciso
• Cambio rápido de matrices para reducir tiempos de parada
• Botón de parada de emergencia para seguridad del operario
• Indicador digital X/Y opcional y bloqueo manual del eje Y para punzonado en serie

Caracteristicas / Especificaciones técnicas

• Modelo: HPM-63S
• Función: Punzonado y entallado de chapa (monopuesto)
• Fuerza de punzonado: 16 toneladas (hidráulico doble efecto)
• Presión de trabajo: 200 bar
• Espesor máximo material: hasta 2 mm (acero dulce, estructural, inoxidable)
• Profundidad de garganta: 63 cm
• Carrera del punzón: 70 mm regulable
• Peso / estabilidad del bastidor: aprox. 1 200 kg
• Tensión nominal: 380 V CA
• Potencia total: 3 kW
• Frecuencia: 50 Hz
• Capacidad de aceite hidráulico: 30 L
• Dimensiones máximas de matrices: Ø133 mm (redondas) — 130 × 110 mm (cuadradas)
• Capacidad máxima de taladro redondo: hasta 34 mm
• Ancho de trabajo / capacidad de chapa: 1 200 mm
• Operadores requeridos: 1
