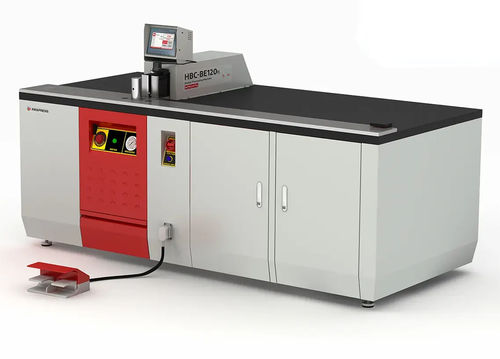

Centro de mecanizado electroducto de cobre plegado HBC-BE120

fijoelectrohidráulico

Resumen
La HBC-BE120 es una máquina dedicada al doblado (formado) de barras colectoras, pensada para fabricantes de cuadros y centros de control. Está diseñada para formar barras de cobre y aluminio hasta 120 × 12 mm. El equipo está enfocado únicamente al formado (sin estación de corte o punzonado), de manera que la hidráulica y la estructura se optimizan para lograr dobleces repetibles y sin daños en la superficie. Disponible en versiones manual (EH) y automática (ES). Huella compacta para un operador; preparada para Industria 4.0.

Características principales

• Doblado de barras colectoras en cobre y aluminio hasta 120 × 12 mm
• Sistema hidráulico de formado a 200 bar optimizado para doblado
• Radio de formado estándar (matriz móvil): 12 mm
• Base de montaje en suelo compacta para un solo operador
• EH manual con tope de longitud práctico; ES automático con tope programable para repetir posiciones de ángulo
• Placas giratorias y encoder de alta resolución para medición de ángulo precisa y reducción de grietas en la superficie

Tipos de doblez (una cabeza, cinco tipos)

• Doblado por torsión
• Doblado en Z (plegado escalonado)
• Doblado en V
• Doblado por canto
• Doblado normal

Puntos destacados de la máquina
La HBC-BE120 destina la presión de servicio de 200 bar exclusivamente al formado (no comparte hidráulica con corte/punzonado). Motor compacto de 1,7 kW en 380 VAC trifásico, 50 Hz. Circuito hidráulico con aceite ISO VG 68 y depósito de 30 L para estabilidad operativa. Peso aproximado 610 kg. Pedal pie para control del brazo hidráulico y operaciones en modo automático. Cambio rápido de herramienta para reducir tiempos de inactividad.

Proceso y capacidad (resumen)
Función: Doblado/formado de barras colectoras
Capacidad máxima: 120 × 12 mm
Radio de formado máximo (matriz móvil estándar): 12 mm
Material: Cobre y aluminio
Posicionamiento (tope): Manual (práctico) / Programable (ES)

Alimentación e hidráulica (resumen)
Tensión nominal: 380 V AC, trifásica
Potencia total: 1,7 kW
Frecuencia: 50 Hz
Presión de servicio: 200 bar (nota: en la FAQ de la página de origen se menciona también 250 bar — confirmar con el proveedor si es crítico)

Aceite hidráulico: ISO VG 68, depósito 30 L

Máquina y operación (resumen)
Peso de la máquina: ≈ 610 kg
Operadores requeridos: 1 (diseño para un solo operador)
Industria 4.0: Preparada
Tipo de montaje: Base de suelo
Dimensiones (L×W×H): 246 × 110 × 135 cm

Elementos incluidos / funciones

• Cambio rápido de herramienta para acelerar las configuraciones
• Botón de encendido/apagado
• Grupo hidráulico dedicado al formado
• Pedal para mover el brazo hidráulico y habilitar el modo automático
• Tope de longitud programable en el modelo ES para producción repetible sin intervención continua

Características técnicas / especificaciones

• Modelo: HBC-BE120 (EH = manual; ES = automático)
• Función: Doblado / formado de barras colectoras
• Capacidad máxima: 120 × 12 mm
• Radio de formado máximo (matriz móvil estándar): 12 mm
• Tipos de doblez: Torsión, Z (escalón), V, borde, normal
• Potencia motor: 1,7 kW
• Alimentación: 380 VAC, trifásica, 50 Hz
• Presión de servicio: 200 bar (tabla de producto) — la FAQ puede indicar 250 bar
• Capacidad aceite hidráulico: 30 L (ISO VG 68 recomendado)
• Peso: ≈ 610 kg
• Dimensiones: 246 × 110 × 135 cm (L×W×H)
• Operadores: Diseño para un operador
• Tope / Posicionamiento: Tope de longitud práctico (EH) / Tope programable (ES)
• Industria 4.0: Preparada
• Moldes: 5 moldes opcionales; moldes a medida bajo pedido
