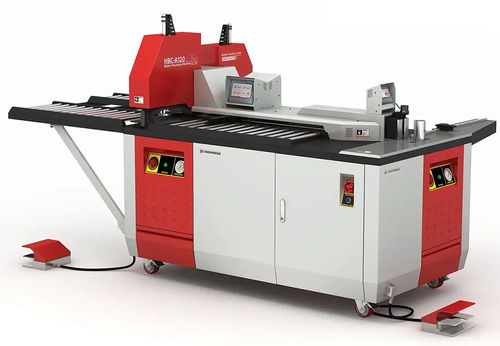

Máquina curvadora de barras colectoras de cobre HBC-BE200-EH

electrohidráulicaautomáticade formado

Descripción
El HBC-BE200-EH/ES es una máquina dedicada al conformado de barras colectoras en cobre y aluminio de hasta 200 × 20 mm. Unidad compacta de una sola estación, diseñada para un operador y para conformados pesados y repetibles, sin funciones integradas de corte o punzonado.

Hidráulica y alimentación
La máquina está impulsada por un grupo motriz de 4,2 kW y un sistema hidráulico a 200 bar. Alimentación nominal: 380 V AC, trifásica, 50 Hz. El circuito hidráulico dispone de aproximadamente 30 L de aceite. El molde móvil estándar proporciona un radio de curvado de 14 mm para obtener pliegues limpios en barras de gran sección.

Diseño y operación
El HBC-BE200-EH/ES se monta sobre base en el suelo con una área de trabajo despejada para manipular barras largas y pesadas. El diseño facilita la alimentación, el posicionamiento, la rotación y el reposicionamiento por un único operario, integrable en líneas de fabricación de cuadros y equipos eléctricos.

Tipos de curvado

• Twist bend
• Z bend (step bend)
• V bend
• Edge bend
• Normal bend

Variantes
Disponible en versiones manual (EH) y automática (ES). La EH utiliza una tope de longitud manual para posicionamiento; la ES añade un tope programable para posiciones almacenadas/repetibles y operación desatendida.

Notas
Funciones: solo conformado — no hay estación de corte ni punzonado en la configuración estándar. La máquina concentra la fuerza hidráulica en el conformado para minimizar agrietamiento superficial y asegurar curvados limpios y repetibles.

Especificaciones técnicas

• Modelo: HBC-BE200-EH / HBC-BE200-ES
• Capacidad máx.: 200 × 20 mm
• Material: Cobre y aluminio
• Funciones: Solo doblado (sin corte ni punzonado)
• Radio de curvado (molde móvil estándar): 14 mm
• Número de operarios: 1
• Tensión nominal: 380 V AC (trifásica)
• Potencia total: 4,2 kW
• Frecuencia: 50 Hz
• Presión de trabajo: 200 bar
• Capacidad de aceite hidráulico: 30 L
• Tope de posicionamiento: Manual (EH) / Automático programable (ES)
• Tipo de montaje: Base, montaje en suelo
• Peso de la máquina: A confirmar tras fabricación
• Dimensiones (L×A×H): A confirmar tras fabricación
